為什么LDO輸出不穩定，其實原因很簡單
前一陣朋友和我說當初用某型號LDO時，發現輸出異常，仔細閱讀datasheet后，更換輸出電容解決。
LDO的輸出電容對性能至關重要，除了會提高電源抑制比PSRR抑制噪聲外，對環路穩定性也至關重要，電容除了容值參數外還有ESR(Equivalent Series Resistance)等效串聯電阻參數，二者在選型設計時都要仔細考慮。

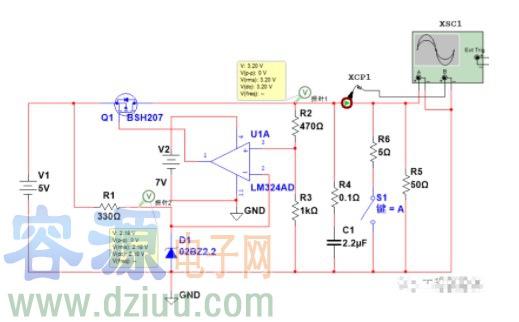

我們以PMOS LDO為例來仿真下ESR對LDO輸出的影響，LDO輸出電壓為3.2V，輸出電容為2.2uF，ESR是R4我們選取為0.1Ω，負載為50Ω(負載電流為3.2/50=70mA)，當開關S1閉合時，負載為R6和R5的并聯，此時負載電流大約是700mA，我們仿真的方法就是改變ESR電阻R4，切換負載電流，觀察輸出電壓的變化。

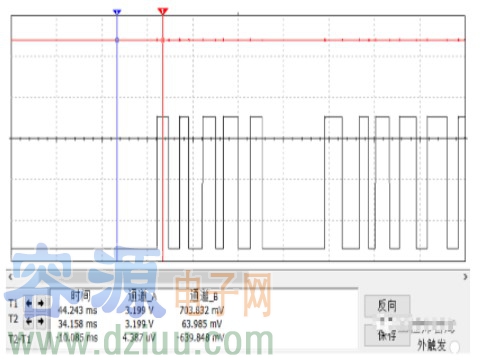

下圖是R4 ESR取0.1Ω時的輸出結果，黑色曲線是從70mA到700mA反復切換負載電流的電流波形，紅色是輸出電壓波形，可以看到電流變化時，輸出電壓只有微小的波動，整體還是穩定在3.2V。

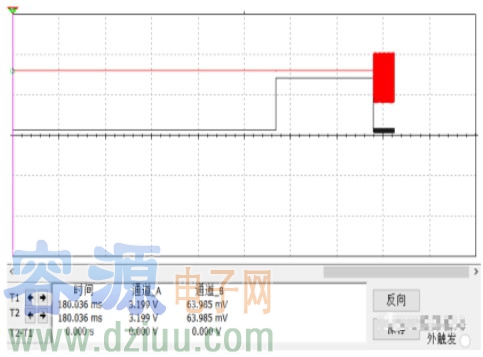

下圖是把ESR改為0.001Ω后的結果，剛開始輸出是穩定的，一切換負載電流時，輸出就異常。

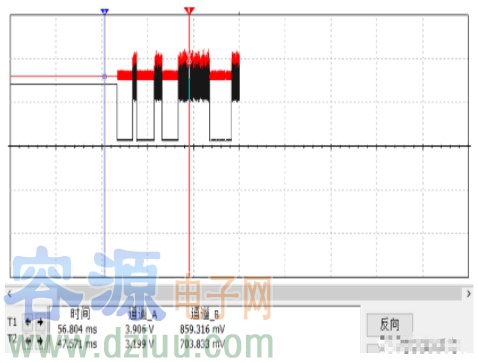

下圖是把ESR改為100Ω后的結果，剛開始輸出是穩定的，切換負載電流時，輸出也容易出現異常。
總之，LDO的輸出電容對于維持穩壓器的穩定性至關重要，并且必須滿足最小電容和等效串聯電阻 (ESR) 的要求。輸出電容的增加會影響環路穩定性和瞬態響應， 電容的容值和ESR，太大或太小都不行 ，都容易引起環路震蕩。
容－源－電－子－網－為你提供技術支持本文地址：http://www.6600560.cn/dz/21/16462034134479.shtml
本文標簽:
- 上一篇文章：如何測量電感電流之最佳方法
- 下一篇文章：常見電子電路圖中英文對照表及解釋
-
FP6601A Type-A HVDCP 控制器與插入/輸出自動檢測
關鍵詞： 所屬欄目：元器件知識 -
差分晶振的輸出波形解析：三種類型要知道
對于晶振輸出波形，相信有人可能會認為只有兩種波形，即無源晶振輸出波形是正弦波，有源晶振輸出波形是方波，一小部分是正弦波。由于有源晶振中增加了整形電路，輸出為方波，很少使用正弦波。一般采用方波輸出(大部分時候在示波器上看到的是波形很差的正弦波，這是由于示波器的帶寬不夠。
關鍵詞： 所屬欄目：電子基礎 -
鋰電池充放電管理 （輸入5V輸出1.5V）ZCC5600
關鍵詞： 所屬欄目：電源電路 -
LDO與DC-DC相比有什么區別
LDO與DC-DC相比有什么區別
首先從效率上說，DC-DC的效率普遍要遠高于LDO,這是其工作原理決定的。
其次，DC-DC有Boost,Buck,Boost/Buck,（有人把Charge Pump也歸為此類）
關鍵詞： 所屬欄目：電源電路 -
什么是LDO，LDO是什么意思
應當可以這樣理解：DC-DC的意思是直流變（到）直流（不同直流電源值的轉換），只要符合這個定義都可以叫DC-DC轉換器，包括LDO。但是一般的說法是把直流變（到）直流由開關方式實現的器件叫DC-DC。
關鍵詞： 所屬欄目：電源電路 -
2V升3V芯片，輸入2V輸出3V可達1A
PW5328B是一個恒定頻率， 6引腳 SOT23電流模式升壓轉換器，用于小型低功耗應用。 PW5328B的開關頻率為 1.2MHz，允許使用微小的、低成本的電容器和電感器。內部軟啟動導致小
關鍵詞： 所屬欄目：元器件知識 -
2V升3.3V芯片，輸出500MA，低功耗10uA解決方案
2V的輸入電壓其實非常少，一般都是鎳氫電池1.2V,干電池1.5V，來給玩具，MCU單片機，模塊啊，等等供電。不過2V的供電電源或者設備確實是不常見的。
一般2V升3.3V，需要升
關鍵詞： 所屬欄目：元器件知識 -
2V轉5V輸出，2.4V轉5V輸出，DC-DC同步整流升壓電路
PW5100可以適用于2V轉5V和2.4V轉5V的應用電路中，PW5100是一顆DC-DC的同步升壓轉換器芯片。
PW5100特點： 低輸入，寬范圍：0.7V-5V 輸出電壓固定，外圍少：3V,3..3V,5V 輸
關鍵詞： 所屬欄目：元器件知識 -
鎳氫可充電電池2.4V轉3.3V，2V轉3.3V穩壓供電輸出電路
PW5100可以實現2.4V轉3.3V，2V轉3.3V的穩壓電源電路，輸出電流500MA.靜態電流10uA，SOT23-5封裝。輸出紋波低，輕載性能高（輕載電感推薦6.8UH-10UH）.PW5100 是一款高
關鍵詞： 所屬欄目：元器件知識 -
簡單自制tl494逆變器電路圖50hz輸出，大功率
簡單自制tl494逆變器電路圖50hz輸出，大功率輸出，
逆變器（inverter）是把直流電能（電池、蓄電瓶）轉變成交流電（一般為220v50HZ正弦或方波）。應急電源，一般是把直流
關鍵詞：逆變器穩壓電路 所屬欄目：逆變器電路圖 -
簡單自制tl494逆變器電路圖50hz輸出，大功率
簡單自制tl494逆變器電路圖50hz輸出，大功率輸出，
逆變器（inverter）是把直流電能（電池、蓄電瓶）轉變成交流電（一般為220v50HZ正弦或方波）。應急電源，一般是把直流
關鍵詞：逆變器穩壓電路 所屬欄目：逆變器電路圖 -
無輸出變壓器電路制作OCL立體聲功放
省去輸出變壓器的功率放大電路通常稱為OTL電路.其中,OTL為OutputTransformerLess的縮寫.OTL電路為單端推挽式無輸出變壓器功率放大電路.通常采用電源供電,從兩組串聯的輸出中點通過電容耦合輸出信號.OTL電路是一
關鍵詞： 所屬欄目：音頻功放電路 -
LM4911的OCL輸出耳機放大電路原理圖
LM4911是立體聲耳機放大器采用3．3V電源供電，每個通道能夠輸出40mW連續平均功率帶動16Ω負載，或每個通道輸出25mW連續平均功率帶動32Ω負載。 LM4911可采用單端電容耦合輸出或OCL輸出的結構，有低功耗關斷模
關鍵詞： 所屬欄目：音頻功放電路 -
基于NE5534射極交叉輸出的前級電路圖
由于以后的耳機放大電路還要用到這個PCB板子，所以首先應該申明，耳機放大器與前級的要求是不一樣的，根據我的理解是：在保證各種失真很小，信噪比很高的情況下，前級需要的頻響是平直的，相位移應該越小越好。
關鍵詞： 所屬欄目：音頻功放電路 -
電池充電器電路原理圖（最大輸出18Ｖ）
電池充電器電路原理圖
這款通用電池充電器具有穩壓輸出電壓，可根據需要進行調節。此外，該電路還具有可調節的恒流充電電路。因此，該電路將與大多數NiCad電池兼容且易于
關鍵詞：穩壓電源充電器電路圖 所屬欄目：電源電路 -
如何用示波器測量無源晶振的輸出頻率

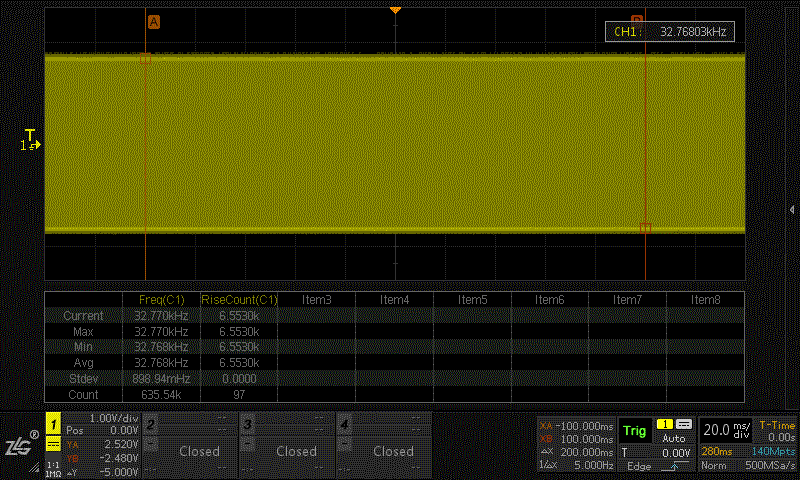

晶振，是電路中重要的電子元件，控制著系統運行的節拍。晶振有多種類型，無源晶振是其中價格便宜而又應用廣泛的一種。在使用示波器測量無源晶振輸出頻率時，常常會發現晶振
關鍵詞： 所屬欄目：元器件知識 -
PIC16F874設計的電壓輸出式集成濕度傳感器電路

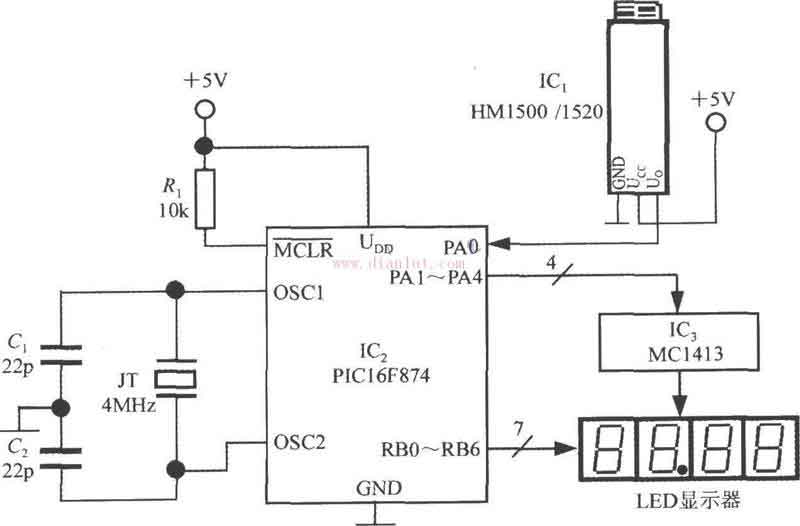

基于PIC16F874設計的電壓輸出式集成濕度傳感器電路如圖。 該儀表采用+5V電源，配4只共陰極LED數碼管。 電路中共使用了3片IC：IC1為HM1500／1520型濕度傳感器，IC2是由美國微芯片公
