實用的LED照明驅動電路

隨著固態照明工業領域的興起與不斷改進，發光二極管(LED)因其具有高效、節能、壽命長、環保等特點，已成為現今照明技術的可選方案，并被應用于照明。促使人們關注LED照明技術的一個關鍵因素是，其大大降低了能源的消耗，并可實現長期可靠的工作。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

當然，采用LED照明，首先考慮的是其亮度、成本以及壽命。影響LED壽命的主要原因是其頻繁啟動瞬間的電流沖擊，外界的各種浪涌脈沖，以及正常工作時的電流限制等，筆者在本文介紹的電路綜合了這些因素，從電路設計上盡量避免大電流對LED照明燈具的沖擊，并將其工作電流穩定在某一范圍內，了目前LED照明燈具的亮度衰減問題，從而有效地延長其使用壽命。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

LED均采用直流驅動，在市電與LED加一個電源適配器即LED驅動電源。它的功能是把交流市電轉換成適合LED的直流電。通常驅動LED采用專用恒流源驅動芯片，受體積和成本等因素的限制，最經濟實用的方法采用電容降壓式電源。用它驅動小功率LED，具有不怕負載短路、電路簡單等優點，而且一個電路能驅動1～70個小功率LED(但是，這種電源電路啟動時的電流沖擊，尤其是頻繁啟動，會給LED造成破壞。當然，采取適當?shù)谋Ｗo(hù)便可避免這種沖擊)。

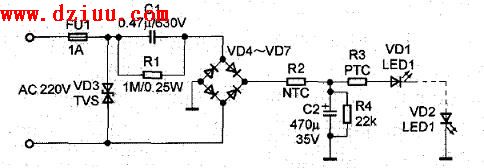

電容降壓式電源的典型電路如圖1，C1為降壓電容器(采用金屬化聚丙烯電容)，R1為C1提供放電回路。電容C1為整個電路提供恒定的工作電流。電容 C2為電解電容，其耐壓值取決于所串聯的LED的個數(約為其總電壓的1．5倍)，它的主要作用是抑制通電瞬間引起的電壓突變，從而降低電壓沖擊對 LED壽命的影響。R4為電容C2的泄流電阻，其阻值應隨著LED個數的適當。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

注意的是，該電路根據負載的電流大小選取適當?shù)碾娙荩皇且罁?jù)負載的電壓和功率，通常降壓電容C1的容量C與負載電流Io的關系可近似認為：C=14.5Io，其中C的容量單位是uF，Io的單位是A。限流電容采用無極性電容，而且電容的耐壓值須在630V。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電容降壓電源是一種非隔離式電源，在通電瞬間會產生很大的電流，也所謂的浪涌電流。此外，外界環境的影響(如雷擊) 電網系統會侵入各種浪涌信號，有些浪涌會導致LED的損壞。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

而LED抗浪涌電流和抗反向電壓能力都比較差，加強這的保護也非常重要，尤其是有些LED 燈裝在戶外(如LED路燈)。LED驅動電源要有抑制浪涌的侵入、保護LED不被損壞的能力。本電路用負溫度系數熱敏電阻來限制電流的突變，容－源－電－子－網－為你提供技術支持
