教你自制太陽能充電器電路圖
自制太陽能充電器電路 <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
本文介紹一種太陽能手機充電器，它使用太陽能電池板，經電路進行直流電壓變換后給手機電池充電，并能在電池充電完成后自動停止充電，
了外出時手機電池突然沒有電且充電器不在身邊或找不到可以充電的地方，影響了手機的正常使用。 <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
工作原理 <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
太陽能電池在使用時
太陽光的變化較大，其內阻又比較高，
輸出電壓不穩定，輸出電流也小，這就
用一個直流變換
，

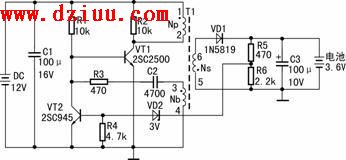

高頻變壓器T1通過初級線圈Np儲存能量；當開關管VT1截止時，次級線圈Ns為5負6正，高頻變壓器T1中存儲的能量通過VD1整流和電容C3濾波后向負載輸出。 <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
電路工作原理簡述如下： <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
三極管VT1為開關電源管，它和T1、R1、R3、C2等組成自激式振蕩電路。加上輸入電源后，電流經啟動電阻R1流向VT1的基極，使VT1導通。 <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
VT1導通后，變壓器初級線圈Np就加上輸入直流電壓，其集電極電流Ic在Np中線性增長，反饋線圈Nb產生3正4負的感應電壓，使VT1得到基極為正，發射極為負的正反饋電壓，此電壓經C2、R3向VT1注入基極電流使VT1的集電極電流進一步增大，正反饋產生雪崩過程，使VT1飽和導通。在VT1飽和導通期間，T1通過初級線圈Np儲存磁能。 <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
與此
，感應電壓給C2充電，隨著C2充電電壓的增高，VT1基極電位
變低，當VT1的基極電流變化不能滿足其繼續飽和時，VT1 退出飽和區進入放大區。 <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
VT1進入放大后，其集電極電流由放大前的最大值下降，在反饋線圈Nb產生3負4正的感應電壓，使VT1基極電流減小，其集電極電流隨之減小，正反饋再一次出現雪崩過程，VT1迅速截止。 容－源－電－子－網－為你提供技術支持
