從廢棄的成品電視天線上拆下天線放大器、控制器及電視天線專用的旋轉電機，經維修檢測后，用于自制的簡易電視機天線上，效果不錯，具體制作過程如下：    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

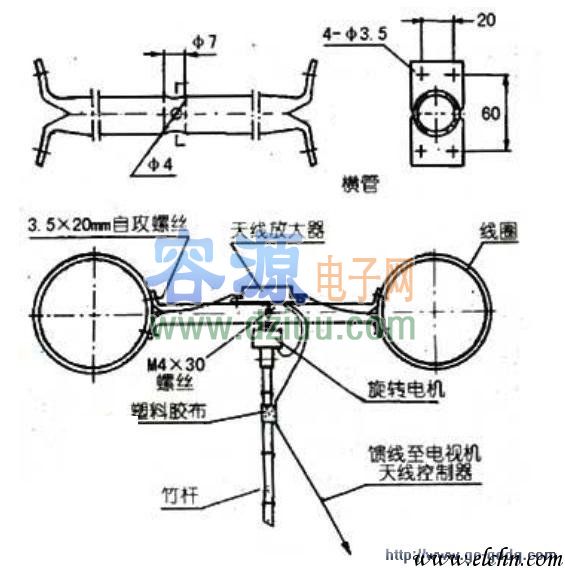

　　一、橫管制作：取一根長500mm左右的3／4英寸PVC塑料管，壁厚2～3mm，兩折彎端剪開50mm長，放在電爐上烘熱變軟，彎成T形，待冷卻成型后，再折彎一端。鉆孔要求見上圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　二、組裝兩只線圈，用8注：圖中尺寸單位為mm只M3.5mm×20mm的自攻螺絲固定在橫管兩端，然后再用兩只M3.5mm×20mm的自攻螺絲將天線放大器固定在橫管的上部，將電視機專用的旋轉電機用M4×30mm螺絲固定在橫管的下部。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　三、接線調試：將兩只線圈的兩根導線分別接在放大器的兩端，放大器接兩根線到電機，饋線從放大器接到控制器，控制器上連接的饋線接到電視機天線輸入端，然后就可以進行調試了。若要改變天線方向只要按下控制器上的按鈕就可以了，具體要求見下圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
