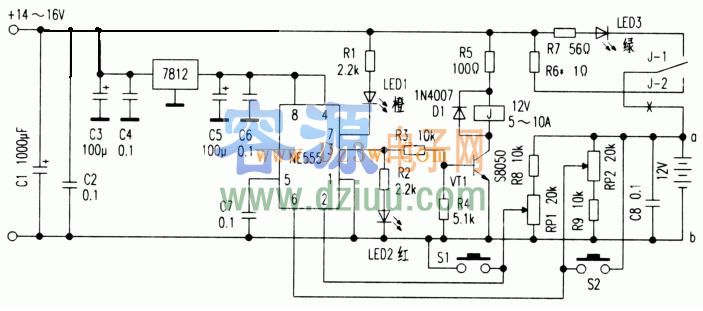

電路的核心部分是由NE555組成的“滯回比較器”，R8、R9、RP1和RP2構成取樣電路，LED1－LED3為充電指示。電瓶的充電用繼電器連接，使通斷更為可靠。S1、S2為輕觸開關，可以用來手動控制充電進程，使電路變得更加靈活方便。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態(tài)改變圖片大小，方便分析電路圖。

下面重點介紹電路的工作原理、調試方法和安裝工藝。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

本電路核心是NE555時基電路，當電瓶為欠壓(如1OV)時，取樣電路輸出的電壓低于NE555組成“滯回比較器”的下限。，NE555的③腳輸出高電平，VT1導通，繼電器吸合(與J－2相接)，電源經R6向電瓶充電；時間，電瓶電壓隨充電過程升高，當高于預先設定的電壓值(如13．7V)時，取樣電路輸出的電壓高于NE555組成“滯回比較器”的上限。，NE555的③腳輸出低電平，VT1截止，繼電器釋放(與J－1相接)，電源經R7和LED3向電瓶提供微弱的補充電流。若將電瓶放電，則當電瓶電壓再次低于所設定的下限時，電路才再次翻轉為充電。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

，在過程中存在一個回差，這正是“滯回”之意。在電瓶電壓經取樣后處于滯回上、下限時，無論電路處于何種，按下S1，電路都會強制轉為充電；按下S2，則強制退出充電。這一功能對應急補充電和閑時節(jié)能都很有意義。根據工作原理可知：當LED2點亮時，表示正在充電；當LED2熄滅而LED1和LED3點亮時，則表示電瓶為正常荷電。根據LED3的亮度還可以判斷電瓶荷電的多少。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
