路燈控制器怎么接線？

時間:2022-05-19 14:50:57來源: 作者:紅黃藍電子 點擊:次
路燈控制器：又稱路燈控制開關，可以實現不用手動接觸路燈的開關，使用手機對路燈進行開、關控制，并且不受天氣、山川、河流等因素的影響，特別是刮風、下雨雪天氣便于路燈

路燈控制器：又稱路燈控制開關，可以實現不用手動接觸路燈的開關，使用手機對路燈進行開、關控制，并且不受天氣、山川、河流等因素的影響，特別是刮風、下雨雪天氣便于路燈管理人員進行操作。

路燈控制器可直接控制單燈，也可以控制一個區域的路燈總開關，接線方式不一樣的。

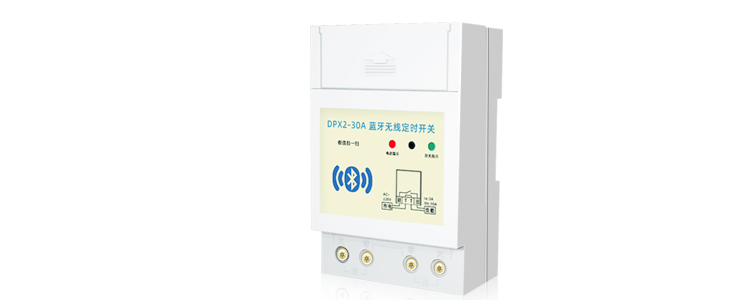

路燈控制器

路燈控制開關怎么接線？

用路燈控制器控制單臺路燈，且單臺路燈功率小于2200W。

1.220V市電接入空氣開關，空氣開關接出火零線，接入路燈控制開關的進線口（左側的兩個端口）。

2.路燈的進線可以直接接在控制器的出線口（右側的兩個端口）。

路燈控制器

用路燈控制器控制一片區域的路燈總開關，功率大于2200W時，需要添加交流接觸器。

1.220V市電接入空氣開關，空氣開關接出火零線，接入控制器的進線。

2.再從空氣開關接出另外一組火零線接在交流接觸器的L1、L2上。

3.控制器的出線端子連接到交流接觸器的A1、A2上。

4.路燈總開關的火零線連接在交流接觸器的T1和T2上。

路燈控制器
