時控開關控制380v怎么接線？
時控開關控制380V接線方法：當前市場上的時控開關基本上都是220V的，想要控制380V用電器，需要添加交流接觸器，用時控開關控制交流接觸器，交流接觸器控制380V用電器。

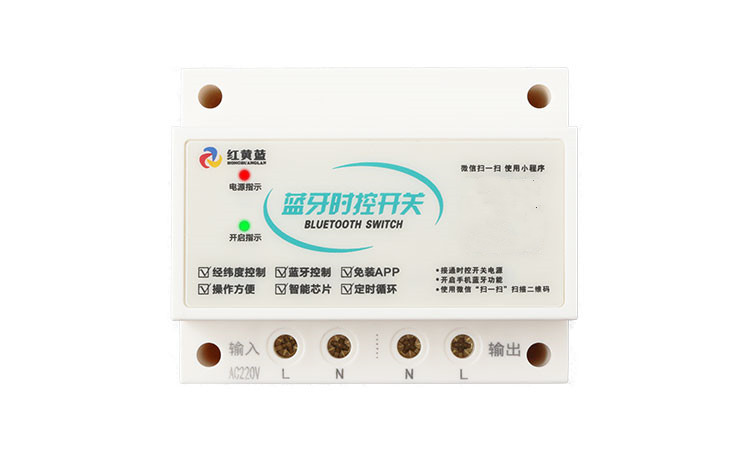

時控開關
時控開關控制380v如何接線？
1.把三相電接入4P空氣開關。
2.空氣開關右側的兩根線，接入時控開關進線口端子（4P空氣開關第三根線連接在時控開關第一個接線端子上，空氣開關第四根線連接在時控開關第二個接線端子上。）。
3.空氣開關左側的三根線連接在交流接觸器的L1、L2、L3接線端子上。
4.時控開關右側出線口的火零線，連接交流接觸器的A1、A2上面。
5.交流接觸器的T1、T2、T3接在380V的用電器上。

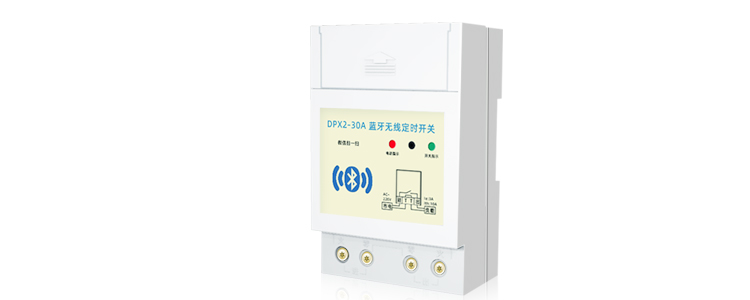

時控開關
備注：市場上交流接觸器分為兩種220V和380V，在選擇的時候要選擇220V的，根據用電器的實際功率，選擇相應大小的接觸器。
