PW4052,2A鋰電池充電管理芯片
PW4052 是一顆適用于單節鋰電池的、具有恒壓/恒流充電模式的充電管理 IC。該芯片采用開關型的工作模式， 能夠為單節鋰電池提供快速、 高效且簡單的充電管理解決方案。
PW4052 采用三段式充電管理，當電池電壓低于 2.9V（Typ）時，采用涓流模式充電， 充電電流為滿充電流的 2/10（Typ） ；當電池電壓高于 2.9V（Typ）時，采用全電流充電， 充電電流由外部的 SENSE 電阻設定；當電池接近浮充電壓時， 采用恒壓充電，充電電流逐漸減�。� 當充電電流減小至 2/10（Typ）電流時， 充電完成；如果電池電壓降低至再充電電壓 4.05V（Typ）時， PW4052 會再次重啟充電； 當去掉輸入電源時，芯片自動進入休眠模式， 電池的漏電電流降至 2uA（Typ） 。
PW4052 內置防倒灌功能，不需要額外的外部二極管； PW4052 還設計有欠壓保護、芯片過溫保護等保護功能； 該芯片提供 SOP8-EP 封裝。
特點
⚫ 輸入電壓范圍： 4.7V~5.5V；
⚫ 恒壓/恒流模式充電；
⚫ 1MHz（Typ） 固定開關頻率；
⚫ 充電效率高達 90%以上
⚫ 內置防倒灌功能， 不需要外部二極管；
⚫ 充電電壓 4.2V±1%
⚫ 充電電流外部可設置；
⚫ 涓流充電；
⚫ 自動再充電；
⚫ 休眠模式；
⚫ 雙燈顯示充電狀態
⚫ 欠壓保護
⚫ 過溫保護
應用
⚫ 備用電源；
⚫ 便攜式設備；
⚫ 鋰電池充電器；
⚫ 手持設備

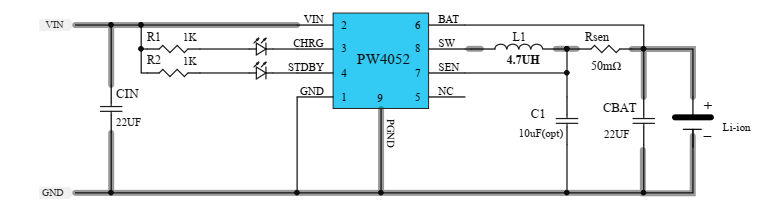

典型應用電路
容－源－電－子－網－為你提供技術支持
非常感謝用戶kuakewei 的投稿！
本文地址：http://www.6600560.cn/Components/16142466644228.shtml
