lm339電壓比較器電路(圖文)
除了電子元器件自身特性之外，溫度也是影響開關電源可靠性的重要因素之一。電源設備可靠性設計技術統計資料表明，電子元器件溫度每升高2℃，可靠性下降 10%;溫升50℃時的壽命只有溫升25℃時的1/6.為了避免開關電源的元器件因過熱造成損壞，在開關電源中設置過熱保護電路也是必要的。

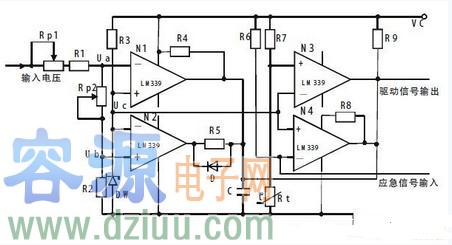

輸入電壓可以由交流電源整流濾波后取得，它表明的是輸入開關電源電壓的變化。調整Rp2可以調節過壓、欠壓動作的電壓閾值。N1欠為壓比較器，當輸入電平（Vc《Va）時，比較器輸出低電平封鎖驅動信號。N2為過壓比較器，當輸入高電平（Vc》Vb）時，比較器輸出的也是低電平，因而驅動信號也被封鎖。當對比的信號電壓Vc位于門限電壓之間（Va《Vc《Vb）時，輸出高電平，開關電源正常工作。下圖所示的電路是利用一個四比較器LM339與幾個分立電子元器件構成的過壓、欠壓、過熱保護電路圖。
lm339電壓比較器電路之LM339特點參數：
1）電壓失調小，一般是2mV；
2）共模范圍非常大，為0v到電源電壓減1.5v；
3）他對比較信號源的內阻限制很寬；
4）LM339 vcc電壓范圍寬，單電源為2-36V，雙電源電壓為±1V-±18V；
5）輸出端電位可靈活方便地選用。
6）差動輸入電壓范圍很大，甚至能等于vcc；
容－源－電－子－網－為你提供技術支持本文地址：http://www.6600560.cn/dianlutu/15438055852685.shtml
本文標簽:
- 上一篇文章：一款電容降壓led驅動電路原理圖
- 下一篇文章：LTC3722-1控制的大功率DC/DC電路圖
-
在電磁爐中LM339實際應用電路圖
在電磁爐中LM339實際應用電路圖
LM339集成塊內部裝有四個獨立的電壓比較器，該電壓比較器的特點是：1）失調電壓小，典型值為2mV；2）電源電壓范圍寬，單電源為2-36V，雙電
關鍵詞：電磁爐電路圖 所屬欄目：集成塊資料 -
LM339設計的電子溫控器及繼電器
如圖所示是LM339設計的電子溫控器及繼電器電路的電路圖。 本電路是一個簡單的自動調溫器電路，可用于控制，通過繼電器觸點繼電器與供電的一個小空間加熱器。繼電器觸點的額定以上應為
關鍵詞： 所屬欄目：傳感器技術 -
電壓比較器lm358原理
電壓比較器lm358原理壓比較器是對輸入信號進行鑒別與比較的電路，是組成非正弦波發生電路的基本單元電路電壓比較器可以看作是放大倍數接近“無窮大”的運算放大器。電壓比較器的功
關鍵詞： 所屬欄目：元器件知識 -
幾種電壓比較器電路(圖文)

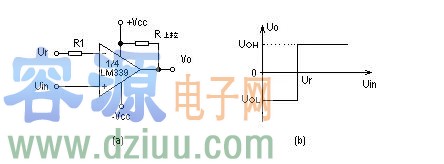

單限比較器電路
OH。圖1b為其傳輸特性。
圖3為某儀器中過熱檢測保護電路。它用單電源供電，1/4LM339的反相輸入端加一個固定的參考電壓，它的值取決于R1于R2。UR=R2/（R1+R
關鍵詞： 所屬欄目：電路圖 -
值得收藏的常見電壓比較器電路

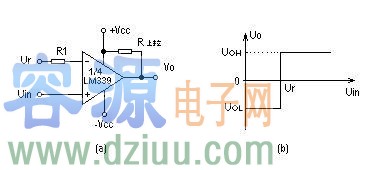

圖1b為其傳輸特性。 圖1
