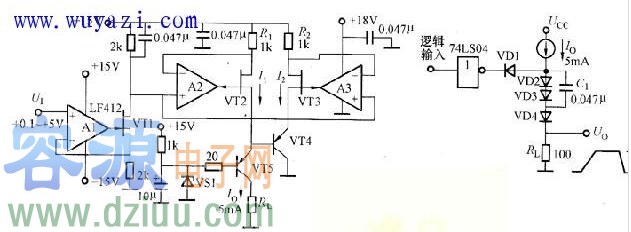

精準恒流電源其實給LED節能燈的設計非常實用，那我們就為大家分析一下精準恒流電源設計思路。圖（a）所示電路中，在恒流電路與負載之間增設接地回路，這樣，負載變化時電流快速恢復穩定。A1和VT1構成電壓／電流轉換電路，可將地電平信號轉換為后級恒流電路所需要的+15V電平，A2、VT2、VT3等構成標準的恒流電路，設定R1＝R2而提供相等電流I1=I2。VT5的基極由穩壓二極管VS1提供＋5V的穩定電壓，因此，VT5的發射極電壓不受負載變化的影響而保持為+5.7V。另外，由于共基極電路的發射極輸人阻抗低，因此A2與VT2構成的恒流源不受負載變化的影響，處于理想的工作狀態。
　　圖（b）所示為精準恒流電源的應用實例，它是將這種恒流電路與開關電路組合成高精度脈沖發生電路。VD2和V D3構成電平移動電路，VD1和VD4是采用肖特基二極管構成的開關電路。多個這種電路的組合可構成高精度D／A轉換器。
