電機驅動電路的作用與電路原理圖
與圖4相比，圖5的橋式驅動電路更為有趣，其一它是以低電平觸發電機運轉;其二控制端A、B具有觸發鎖定功能;其三具有多種保護，如D1、D2的觸發鎖定，D3—D6的功率管集電極保護等。因此本電路只有三種輸入狀態有效，電機仍有五種工作狀態。D1 ,D2的作用是：若A為低電平時，BG1、BG2、BG5導通，BG2集電極的髙電平將通過D2封鎖B端的輸入，保證BG6截止，若本電路采用TTL電路觸發，必須選用集電極開路門電路。

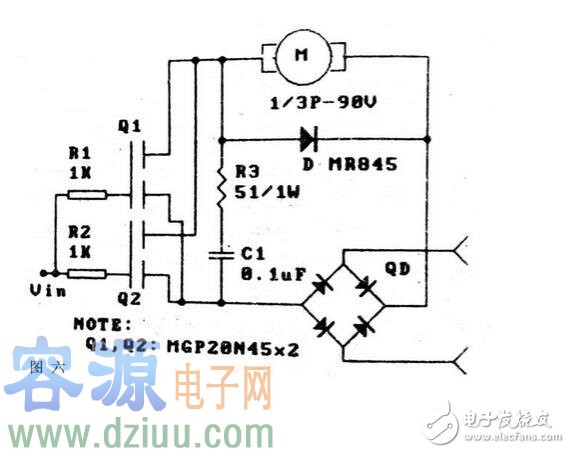

因電機對供電穩定的要求并不高，圖6的驅動電路不失為一種交流供電方案，交流電經全橋整流后，驅動并聯使用的MOS場效應管Q1、Q2，R3、C1起濾波作用;續流二極管D用以防止高電壓對Q1、Q2的破壞。

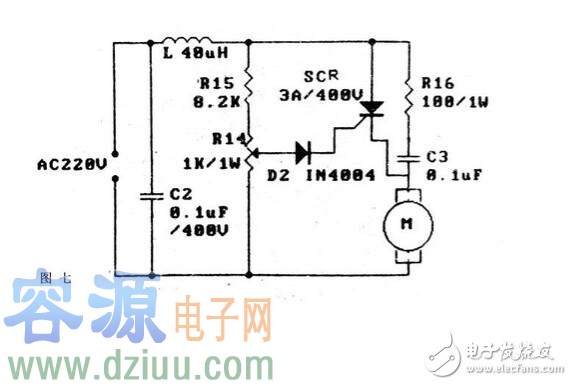

圖7利用可控硅的整流特性驅動直流電機，本電路僅適用于小功率電機調速，R2，C3的濾波網絡可以吸收電機的反電動勢保護SCR，C2與L組成的濾波器，能抑制電網干擾。

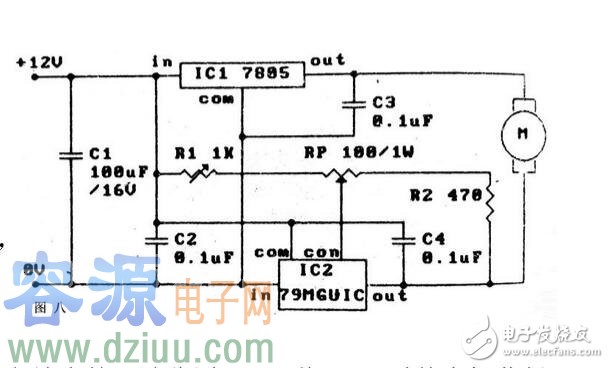

用集成電路驅動電機的情況也較多，和一般的三端穩壓器直接驅動不同，圖8電路使電機可以獲得從0V至7V的驅動電壓，因而具有低壓調速性能，IC1為 正輸出的固定穩壓器，IC2為可調負輸出的四端穩壓器，調節R1可以使電機獲得零電壓，由于IC2的散熱片內部與輸入端相連，因此IC1, IC2可用公共散熱器，以適應低壓工作。

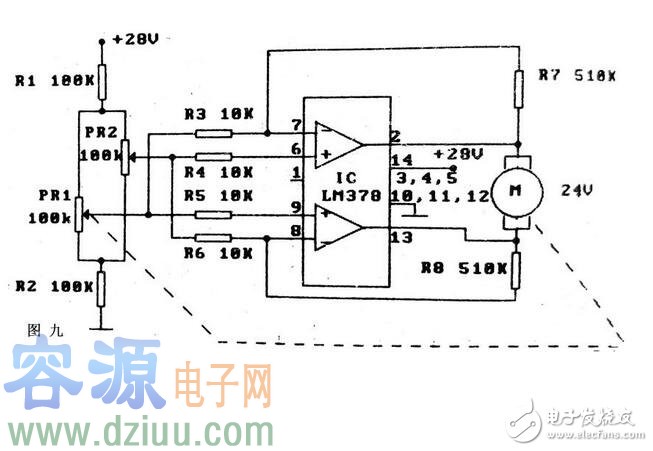

圖9采用功率型運放驅動電機，屬橋式驅動電路，控制信號從R1，R2，RP1, RP2組成的惠斯登電橋臂上得到，若RP2用于信號的檢測，電機對RP1進行反饋跟蹤調節，則可實現誤差比例控制，這里LM378可提供最大達1A的驅動電流，本電路在伺服系統中具有廣泛的應用。
