一個經典輸出短路保護電路(圖文)

時間:2018-12-23 21:48:47來源:網絡 作者:電子愛好者點擊:次

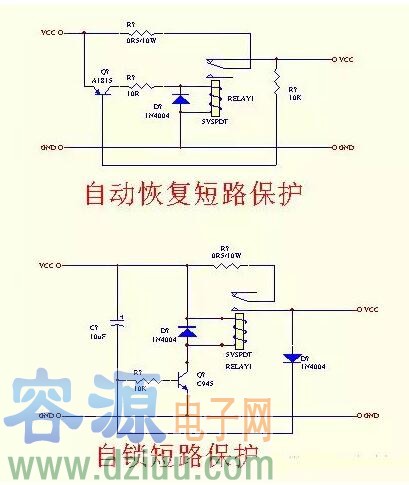

上電：C2 兩端電壓不能突變，Q2基極電壓由VCC開始下降，下降到Q2可以導通(BE結壓降取0.7V)，這個時間大概是0.12mS。但是同時Q1也在起到阻止 Q2導通的作用，Q1導通的時間大概是：5.87mS

    上電：C2 兩端電壓不能突變，Q2基極電壓由VCC開始下降，下降到Q2可以導通(BE結壓降取0.7V)，這個時間大概是0.12mS。但是同時Q1也在起到阻止 Q2導通的作用，Q1導通的時間大概是：5.87mS也就是說 Q2在5.87mS后才會導通，但是同時C3在阻止Q3的導通，阻止時間是0.17mS。
    Q3在上電0。17MS后導通，負載得電，Q3 C極電壓達到13.3左右，迫使Q2截至，由此可見Q1可以去掉。
    短路時，Q3 C極被拉低，Q2導通，形成自鎖，迫使Q3截止，Q3截至后面負載沒有電壓，這時有沒有負載已經沒有關系了，所以即使拿掉負載也不會有輸出。要想拿掉負載后恢復輸出，可以在Q3得 C E結上接一個電阻，取1K左右。

容－源－電－子－網－為你提供技術支持

本文地址：http://www.6600560.cn/dianlutu/15452735182777.shtml

本文標簽:

短路保護電路

頂一下

返回首頁

------分隔線----------------------------

上一篇文章：基于51單片機的電力載波通信開關電路的制作(圖文)
下一篇文章：基于UC3842的斷開振蕩電路方式

猜你感興趣：

PL5358 單電池鋰離子/聚合物電池保護集成電路

關鍵詞：所屬欄目：元器件知識
PL7152 雙節可充電鋰電池保護電路

關鍵詞：所屬欄目：元器件知識
PL5353A 單電池鋰離子/聚合物電池保護集成電路

關鍵詞：所屬欄目：元器件知識
PL7022/B 雙節可充電鋰電池保護電路

關鍵詞：所屬欄目：元器件知識
PW2606過壓保護芯片，高輸入電壓（OVP）
PW2606是一種前端過電壓和過電流保護裝置。它實現了廣泛的輸入電壓范圍從2.5V到40V。過電壓閾值可在外部編程或設置為內部默認設置。集成功率路徑nFET開關的超低電阻確保了更
關鍵詞：所屬欄目：元器件知識
PW2606過壓保護IC,前端過電壓和過電流保護裝置
過壓保護IC適用的型號為PW2606。
PW2606是一種前端過電壓和過電流保護裝置。它實現了從2.5V到40V的寬輸入電壓范圍。過電壓閾值可以外部編程或設置為內部默認設
關鍵詞：所屬欄目：元器件知識
使用555制作全自動電冰箱保護器電路
使用555制作全自動電冰箱保護器電路

　當交流電網電壓超過正常值240V時，RP1取樣電壓增高，VD10擊穿，VT導通，其集電極輸出低電平，VD7導通，使IC的觸發端2腳處于低電平
關鍵詞：所屬欄目：其他文章
NE555制作過壓過流保護電路及原理圖
NE555制作過壓過流保護電路及原理圖　　當電源供給電壓或負載吸取的電流太大時，下圖電路可斷開負載給出故障指示。正常工作時，Tr1和Tr2均截至，555復位，555中的放電晶體管
關鍵詞：過壓保護電路過流保護電路所屬欄目：電子基礎
自制：直流最簡單過流保護電路圖
直流最簡單過流保護電路圖在很在電子電路中，都要加保護電路，常用電路有過壓保護、過流保護、漏電保護等，下面介紹一款最簡單過流保護電路，對于要求不高的場合可以使用，
關鍵詞：過流保護電路所屬欄目：電子基礎
星三角啟動切換短路原因分析
星三角主張在切換時跳閘”的疑問呈現屢次了，看來這種景象仍是對比廣泛的！說說我的觀念。　　1、我不相附和有人說的“Y觸摸器跳開晚了，構成三相短路”的說
關鍵詞：電機控制所屬欄目：其他文章
使用波峰焊后造成PCB板短路連錫的原因有哪些
波峰焊如果操作不當會造成批量的PCB焊接點短路連錫現象。PCB焊接點短路連錫也是波峰焊接中廠家最多的焊接不良，它是由多種原因造成的。下面和大家分析一下波峰焊后PCB板短路
關鍵詞：所屬欄目：其他文章
采用TL431的揚聲器保護電路
　　TL431是一種并聯穩壓集成電路。因其性能好、價格低，因此廣泛應用在各種電源電路中。其封裝形式與塑封三極管9013等相同。　　德州儀器公司（TI ）生產的TL431是一個有良好的熱穩定性能的三端可調分流基準源。他
關鍵詞：所屬欄目：音頻功放電路
CD4017B音源輸入和喇叭保護電路圖原理
　　音源輸入電路和喇叭保護電路，其原理簡介如下：　　CD4017以及其外圍電路組成音源切換電路，開關K是轉換按鈕，每按一下CD4017相應的某個腳將輸出高電平，使與這個腳連接的三極管導通，連接在該三極管的繼電器獲
關鍵詞：所屬欄目：音頻功放電路
冰箱電源保護電路
冰箱電源保護電路
工作原理：
在電源變壓器中，由整流橋VD1〜fM Ct充電的220V電壓為電源電壓控制電路的第一次+ 1ZV。由于G上沒有電荷，VT2斷開，A點處于高電位。VT
關鍵詞：過壓保護電路所屬欄目：其他文章
功放揚聲器的保護電路圖
　　該電路以Q4、Q5為中心，組成了直流電壓取樣檢測電路。圖中的Q1、Q2等系右聲道功率輸出電路（左聲道功率輸出電路圖中未畫出）。右聲道的直流電壓取樣信號經由R6（左聲道取樣信號經由R21）衰減、隔離，C2、C3濾波
關鍵詞：所屬欄目：音頻功放電路
特簡單低成本喇叭保護電路
特簡單低成本喇叭保護電路;在音箱系統中，功放系統很重要，但喇叭保護電路也很重要，喇叭保護電路可以有效保護喇叭不會被燒壞。下面詳細介紹特簡單低成本喇叭保護電路
關鍵詞：所屬欄目：音頻功放電路
555制作汽車音響揚聲器保護電路原理圖
　　揚聲器保護電路如圖1所示。主要由中點電位檢測電路、延時電路及繼電器等組成。電路工作過程是：　　在接通音響電源的瞬間，因電容C3兩端電壓不能突變，可視為短路，則時基電路555的②、⑥腳電位高于2/3 Vcc，故
關鍵詞：所屬欄目：音頻功放電路

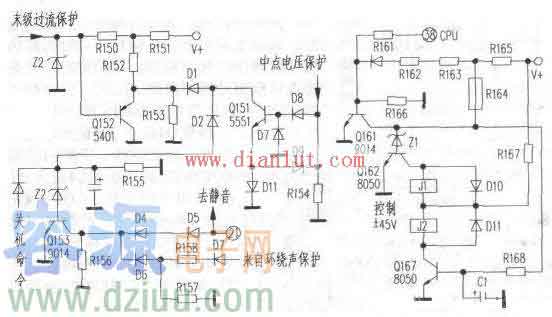

DS7188AV構成功放保護電路原理圖
　　工作原理：末級電流過流檢測：檢測點在末級電流放大管00、01發射極電阻。當發射極過流使電壓達到1.3V時，即負載電流1.3÷0.68=1.9A時，檢測管Q150導通，Q152導通。Q153截止。　　CPU(W78E5B—40)(20)腳高電位。
關鍵詞：所屬欄目：音頻功放電路

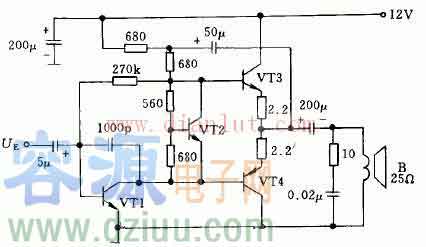

帶25歐喇叭保護電路原理圖
