由TX4915組成的遙控發射電路

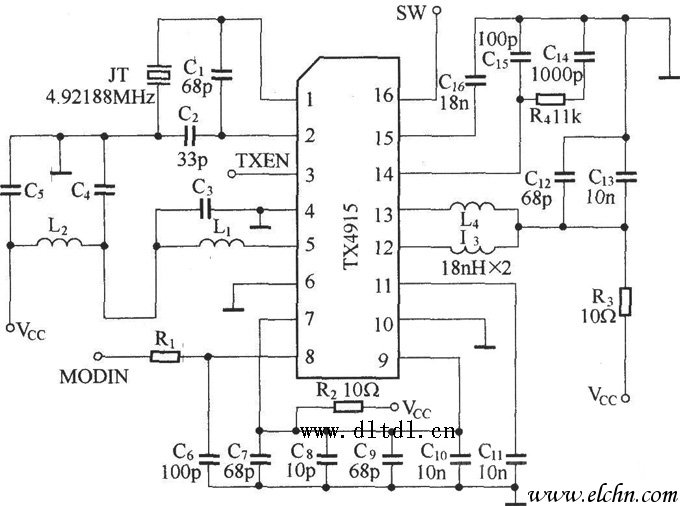

TX4915是一種單片AM/ASK(振幅偏移鍵控)發射集成電路，內部集成了壓控振蕩器(VCO)，相位檢波器，分頻選擇器及基準振蕩器晶體管，只要外接一個晶體組成一個鎖相環(PLL)。工作電壓2.2～5.5V，工作電流12mA，有省電模式，工作頻率100～960MHz。它與RX3310A配套使用。下圖是由TX4915組成的遙控發射電路。 本文由www.6600560.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。
