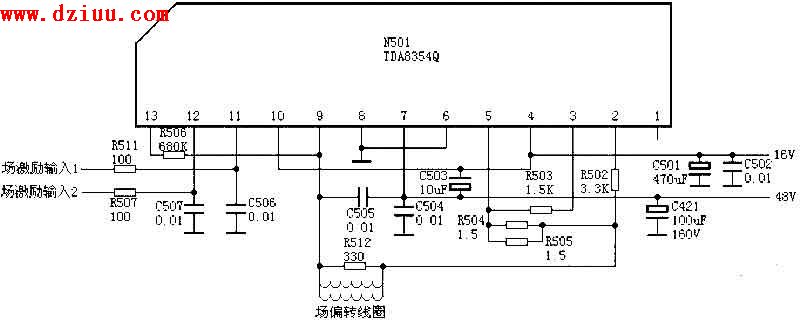

TDA8354Q應用電路圖

　　1腳：0.3V——
　　2腳：7.9V——電流反饋輸入
　　3腳：8.4V——電壓變換輸入
　　4腳：16V——電源
　　5腳：8.4V——電壓輸出端（下）
　　6腳：0V——地
　　7腳：48V——電源
　　8腳：0V——地
　　9腳：8.4V——電壓輸出端（上）
　　10腳：16V——電源
　　11腳：1.2V——場推動輸入（-）
　　12腳：1.2V——場推動輸入（ ）
　　13腳：2V——補償電阻輸入本文由www.6600560.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。
