簡單電磁場傳感器電路    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

這是一個很簡單的電路，可以用來檢測電磁輻射。該電路甚至可以檢測到隱藏的wrings。一個1mH電感是用于感應電場。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

會誘發電場傳感器電感一個小的電壓，這種感應電壓放大opamp.The耳機連接在運算放大器的輸出電場的音頻指示。例如，電源變壓器周圍的電場為50赫茲的嗡嗡聲可以聽到。鍋R4可以用來調節放大器的增益。通過一條電話線附近保持傳感器電感，你甚至可以聽到的電話交談。

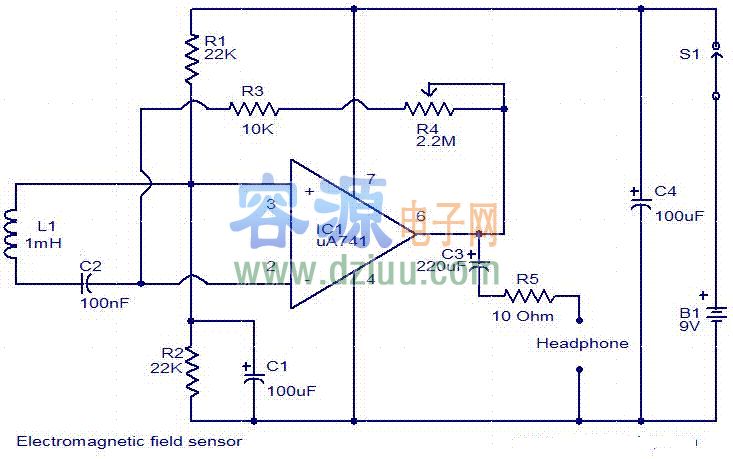

電路圖與零件清單



注意事項

在通用PCB組裝電路。
該電路可從9V PP3電池供電。
這是更好地為L1的徑向式電感。
鍋R4可以用來調節增益。
開關S1可一個ON / OFF開關滑動型。
安裝IC1的持有人。
電解電容器的額定值至少15V。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
