雙輸出電子鎮流器電路圖.   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

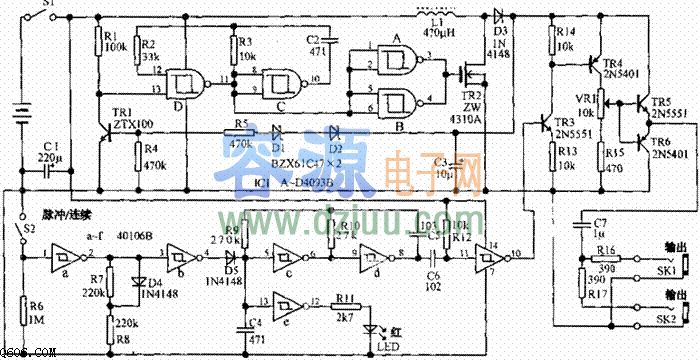

IC1、TR1、TR2、L1等組成輸出80V的開關電源。其中IC1的一部分組成65kHz的方波振蕩器經緩沖后驅動N溝道MOSFET-TR2，使TR2工作在開關。TR2每次導通的8us期間，流過L1的電流最大可達150mA，D3截止，L1以磁場的形式儲存能量。當TR2截止時，L1產生的同方向感生電流經D3向C3充電，使C3電壓升高。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

當它的電壓升高到80V時，齊納二極管D1、D2導通。于是TR1導通，將IC1的13腳為低電平，振蕩器即停振并將輸出電壓限制在80V.IC2的六只反相器極其周圍元件組成脈沖發生器，使開關電源產生的80V電壓選定的脈沖方式輸出到外接的電極。
  注意：使用電子心臟起搏器的患者嚴禁使用本鎮痛器。
