衛生間是每天必去的地方，晚上進衛生間要開燈、關燈，真是麻煩。有時忘了關燈，還浪費了電能。這里介紹一種門控開關的電路，制作簡單，家庭衛生間安裝此門控開關后，開門衛生間燈亮進去后關上門燈仍然亮；開門出衛生間燈滅，再關門燈仍然滅。你說好玩不好玩？趕快行動吧！不過，別忘了看下面的說明哦。

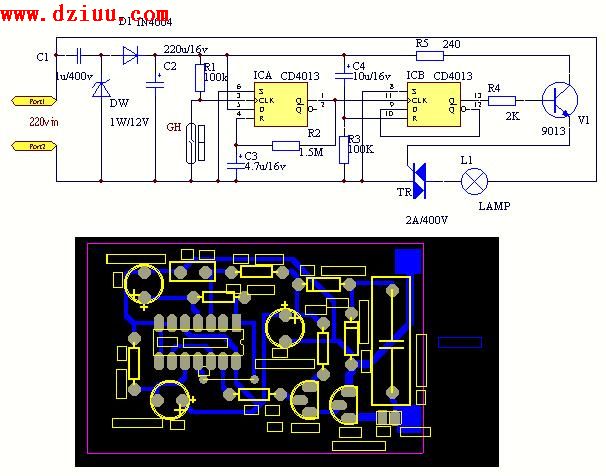

    電路工作原理：門控開關電路如下圖，電路采用D型觸發器CD4013組成開關記憶電路，IC-A接成單穩態電路，IC-B接成雙穩態電路。GH為常開型干簧管，平時門關閉時GH閉合，。開門時，GH斷開，IC-A的Q1端輸出高電平觸發IC-B，使Q2輸出高電平，雙向可控硅導通，燈亮，IC-A的單穩時間由R2，C3的數值決定，圖中元件數值的單穩時間為7秒，在間內，無論GH啟閉多少次，Q1均輸出高電平，故在單穩時間內開門、進門和關門Q1均保持高電平。單穩時間結束后，人開門出衛生間，Q1又輸出高電平，Q2翻轉為低電平，燈滅。
    元件選擇：元件按圖中標明的型號選用，GH選用Ø3*27常開型干簧管，磁鐵可以選用廢塑料文具盒磁碰頭內的磁條。安裝時應使干簧管和磁鐵緊密靠近，并在門關閉時干簧管閉合。
    電路只要接線無誤，安裝正確，無須調試正常工作。《版權聲明：本文由www.6600560.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
