24V轉12V開關電源電 路 圖   <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

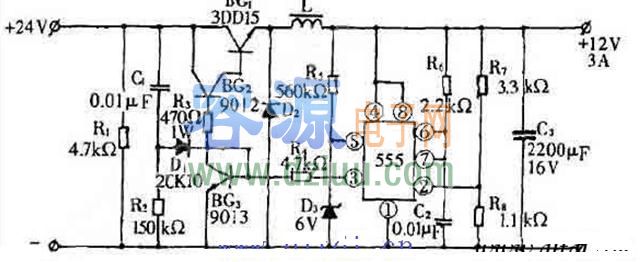

此電路由555擔任脈沖振蕩器。555的⑤腳接有穩壓管以獲得+6V基準電壓，②腳從R7、R8組成的取樣電路中獲得取樣電壓。當②腳電壓小于+3V時，③腳則輸出高電平，使BG3、BG1、BG2飽和導通，向負載供電。與此，電源經R6向C2充電，當⑥⑦腳電位達到+9V時。   <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

若②腳也達到+3V，則③腳輸出低電平，電容經⑦腳放電，開關管BG3、BG1、BG2均截止。當②腳所接電容的電壓低于+3V時，③腳又輸出高電平，如此不斷反復而使輸出電壓值穩定于額定輸出電壓12V上。
   <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。開關電源電路圖 href="/include/editor/UploadFile/2012821201046271.jpg" target=_blank>   <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　由R1、R2、C1、D1組成啟動電路，使電路在剛接通時向BG3提供基極電流，促使開關管BG1、BG2導通，并向555提供工作電壓，當負載短路時，555將失去工作電壓，從而使BG3、BG1、BG2截止，以保護電路和開關管。    <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　電感L和續流二極管D2可減輕開關管的負擔。L用E7鐵心、Φ1.0mm漆包線繞滿。D2用大于5A的快速恢復二極管或普通二極管。若需輸出更大電流，BG1參數為Icm>30A，   <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

Vceo>100V,Pcm>150W;BG2 參數為Icm>1.5A,Vceo>100V,Pcm>5W,輸出電流可達10A。BG1、BG2也大功率PNP型達林頓《www.6600560.cn》管代替。   <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
