1.簡介
   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

l 是開關式電源控制集成IC，支持低功率待機模式，并具備功率因數修正功能。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

l 低功耗/穩定和可調節的待機頻率/很低的啟動電流/軟啟動功能。
l 可工作于同步方式或固定頻率方式。     <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

l 內含一系列的比較器/保護電路/控制電路。
在輕負載時提供低的功耗，IC 會隨著負載的降低不斷地減少開關頻率，最低可處于待機模式的20KHZ；
避免電源工作時的開關沖擊，外接的開關管總是在最低的電壓下進行切換；有供電過壓保護、欠壓保護、
電網過壓保護、限流保護等等；通過內部誤差   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

放大器外接的光耦取樣可進行穩壓控制；開關管可采用MOSFET
（金屬氧化物半導體場效應晶體管），也可采用雙極型的功率晶體管。     <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

TDA16846引腳功能：   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

1	OTC Off Time Circuit	關斷時間電路
2	PCS Primary Current Simulation	初級電流模擬輸入
3	RZI Regulation and Zero Crossing Input	過零檢測與輸入
4	SRC Soft-Start and Regulation Capacitor	軟啟動與電容
5	OCI Opto Coupler Input	光耦輸入
6	FC2 Fault Comparator 2	故障比較器2
7	SYN Synchronization Input	同步輸入
8	N．C Not Connected	空腳
9	REF Reference Voltage and Current	參考電壓和電流
10	FC1 Fault Comparator 1	故障比較器1
11	PVC Primary Voltage Check	初級電壓檢測
12	GND Ground	地
13	OUT Output	開關脈沖輸出
14	VCC Supply Voltage	供電

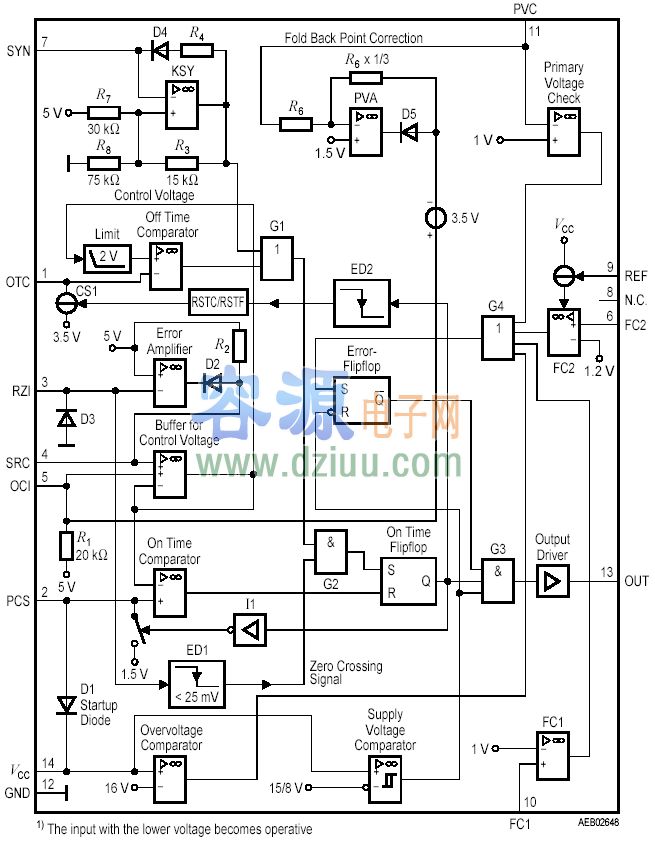

TDA16845內部電路圖：、

溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
