ds1302中文資料

DS1302是時鐘芯片，那它就有計時的作用。他和我們?nèi)粘＝佑|的電子表差不多，可以對年月日、時分秒、星期計時。我們可以用單片機往DS1302里面寫入時間進行時間設置，也可以用單片機從DS1302中讀取時間，讀出來的時間也可以放在液晶上顯示。這樣我們就可以實現一塊電子表的功能了。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

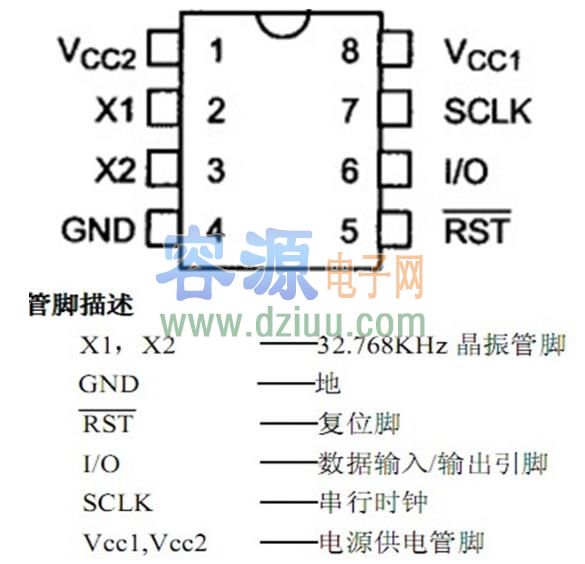

ds1302主要特性:

= 時鐘計數功能，可以對秒、分鐘、小時、月、

星期、年的計數。年計數可達到2100 年。

= 有31*8 位的額外數據暫存寄存器(即RAM，掉電丟失)

= 最少I/O 引腳傳輸，通過三引腳控制

= 工作電壓：2.0-5.5V

= 工作電流小于320 納安(2.0V)

= 讀寫時鐘寄存器或內部RAM(31*8 位的額外

數據暫存寄存)可以采用單字節模式(一次讀寫單個字節)和突發模式(一次讀寫多個字節)

= 8-pin DIP (直插封裝)或8-pin SOICs(貼片封裝)

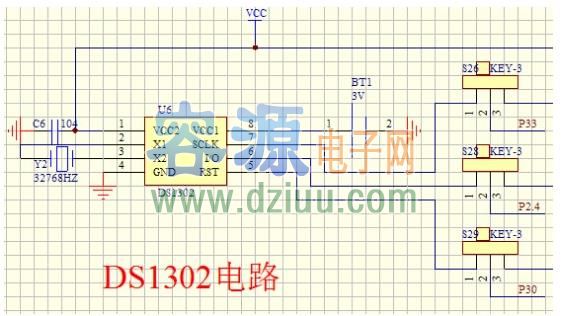

ds1302應用電路圖:

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
