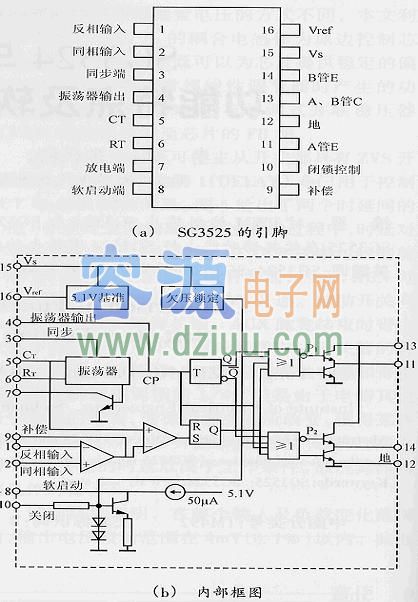

SG3525引腳圖及sg3525內部結構

1)工作電壓范圍寬： 8～35V。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

　　2)內置 5．1 V±1．0%的基準電壓源。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

　　3)芯片內振蕩器工作頻率寬 100Hz～400 kHz。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

　　4)具有振蕩器外部同步功能。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

　　5)死區時間可調。適應驅動快速場效應管的，末級采用推拉式工作電路，使開關速度更陜，末級輸出或吸入電流最大值可達400mA。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

　　6)內設欠壓鎖定電路。當輸入電壓小于 8V 時芯片內部鎖定，停止工作(基準源及必要電路除外)，使消耗電流降至小于 2mA。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

　　7)有軟啟動電路。比較器的反相輸入端即軟啟動控制端芯片的引腳 8，可外接軟啟動電容。該電容器內部的基準電壓 Uref由恒流源供電，達到2．5V的時間為t=(2．5V/50μA)C，占空比由小到大(50%)變化。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

　　8)內置PWM(脈寬調制)。鎖存器將比較器送來的的跳動和振蕩信號消除。只有在下一個時鐘周期才能重新置位，系統的可靠性高。



   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
