在三電平PWM整流器數學建模的基礎上，通過電流電壓的雙閉環控制，達到了有功無功解耦控制的效果，實現了網側單位功率因數。針對三電平變換器中直流母線電容電壓平衡問題，給出了方案。實驗結果驗證了該控制方案的可行性，可有效保持直流母線電壓的穩定，使其具有電流諧波含量低、動態響應性能好、抗干擾能力強等優點，具有很強的實用性。

1 引言   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

伴隨著各種諧波標準逐步被工業界采納，功率因數和諧波含量已成為設計電力電子設備時不得不考慮的因素。由傳統的不控整流和相控整流過渡到PWM整流已成為發展趨勢。與傳統的整流方式相比，PWM整流采用PWM技術控制整流橋臂上各開關管的導通和關斷，使電路的輸入電流近似為正弦，且與輸入電壓同相位，具有功率因數高，輸出電壓紋波小，動態響應好等優點。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

在高壓大容量應用領域，三電平PWM整流器擁有明顯的優勢。與更高電平整流器相比，其控制簡單，硬件成本較低；與同電壓等級的兩電平PWM整流器相比，則具有主功率開關管承受電壓低，開關頻率下電流諧波小等優點。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

2 三電平PWM 整流器電路拓撲數學模型   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

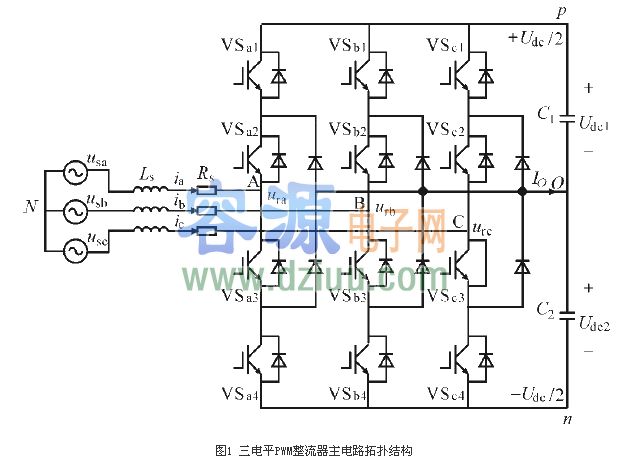

三電平PWM整流器主電路拓撲結構如圖1 。對三相三電平二極管箝位式整流器而言，每相輸入于輸出中性點都有3 種的電平，這樣三相總共可以輸入33=27 個電平，對應空間矢量控制的27 個矢量。相比兩電平的8 個空間矢量，了可選矢量的范圍，有利于提高控制性能。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
