LM317制作簡易恒壓恒流充電器

時間:2013-01-06 21:22:47來源:原創作者:admin 點擊:次

無

　　本想做一臺高級而的全功能智能充電器，最后發現簡單可靠實用才是真理，怎樣實現簡單可靠？串聯充電比并聯充電簡單，缺點是電池要求容量比較一致，線性降壓比開關降壓簡單， <<小提示：你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》

缺點是效率比較低發熱大，大電流充電節約時間但是發熱大電池壽命影響也不小，負斜率零增量偵測電池是否充滿的缺點是電路并且電池性能的關系并不可靠，目前電池的充電方式大多數推薦是恒流。 <<小提示：你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》

　　一臺簡單可靠的充電器要完成的功能特點應該有：能充多節電池，有恒流充電功能，有防止過充功能。實現方法其實很簡單：串聯，恒壓，恒流。用穩壓電源來充電的話，初期電流太大，若串入限流電阻的話，當電池電壓升高后電阻就限制了充電電流使充電時間過長。恒流恒壓只是的，具體應該是前期恒流后期恒壓，順便說一下，這種方式非常適合給鋰電池充電。 <<小提示：你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
　　在網上找了很久，都沒有找到滿意的線路，猛的發現在LM317規格書內就有充電線路，原名叫做恒壓限流充電器，真是踏破鐵鞋無覓處，稍作修改自己的東西，并且可以做成萬能充電器。
<<小提示：你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

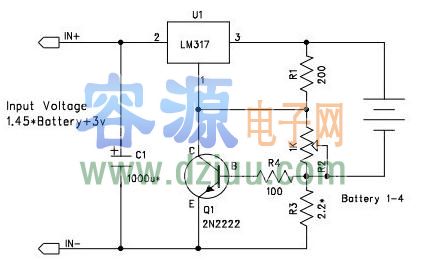

　　上圖，我做的是一臺一次充4節鎳氫鎳鎘電池的充電器，經測試發現很理想，并且前期限流基本是恒流，后期恒壓。調試很簡單，只要R2設置輸出電壓在你的電壓上，比如鎳氫電池充滿是1.45v一節，4節5.8v，R2建議用那種精密可調電位器，多圈小型那種既穩定又能微調，R3的選擇你的充電電流，現在充電電池容量都不小，不想充電速度太慢或太快，充電電流可以取適中，比如我取的2.2歐姆根據三極管導通電壓約0.6v計算電流在 270ma。 <<小提示：你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》

減少LM317的損耗，輸入電壓設置在比輸出電壓高3V，如1.45×4+3 約9v，容－源－電－子－網－為你提供技術支持
