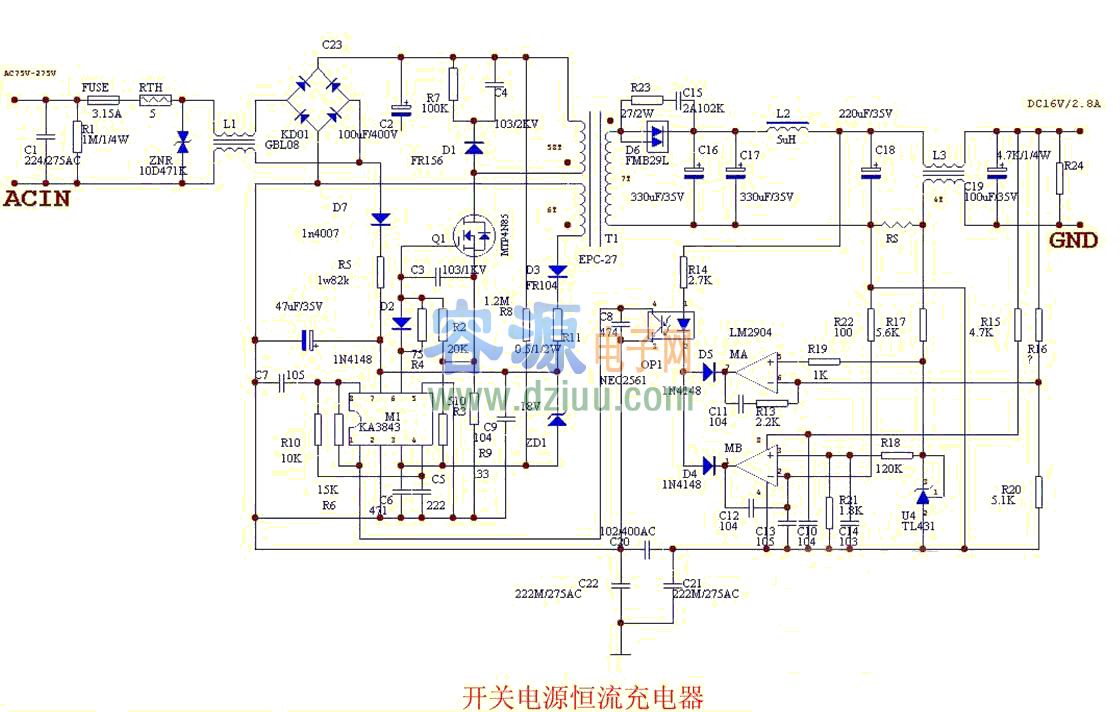

開關電源恒流充電器電路圖（KA3842a）
開關電源恒流充電器電路圖 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
本電路主要由KA3842 和LM2904集成電路控制，電路也并產
，只要有
電子技術基礎的人都應該能看懂，本電路主要為維修及愛好者提供參考，大家有什么問題請去本站論壇求助。
溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
本文地址：http://www.6600560.cn/dz/23/KA3842_07.shtml
本文標簽:
-
基于UC3842顯示器電源電路圖
基于UC3842顯示器電源電路圖
下面介紹一款顯示器電源電路，ENVISION EC-1439型顯示器電源電路，主要控制芯片是UC3842，輸出電壓分別是96V，88V，20V, 12V。應用UC3842集
關鍵詞： 所屬欄目：電源電路 -
集成塊3842引腳功能及內部電路
UC3842是目前流行的電流型PWM信號發生器，具有精度高、電壓穩定、外圍電路簡單、價格低廉等優點，廣泛應用在輸出電壓范圍是4.9~5.1V、功率為20~60W的小型功率開關電源中。Unitrode公司的UC3842是一種高性能固定頻率電流型控制器，包含誤差放大器、PWM比較器、PWM鎖存器、振蕩器、內部基準電源和欠壓鎖定等單元，其結構圖如圖5所示。
關鍵詞： 所屬欄目：元器件知識 -
UC3842開關電源電路圖
電源電路圖UC3842開關 當NMOS管導通時，初級線圈N1電流線性增大，磁場增強，次級線圈中VD4截止，由電容C10向負載供電；此時，脈沖變壓器原邊回路中VD2亦截止，N1這時起
關鍵詞： 所屬欄目：電源電路 -
電動車ka3842a充電器電路圖、48V充電電路
電動車ka3842a充電器電路圖、48V充電電路在電動車48V充電器電路中，使用ka3842a集成電路控制開關電源工作很多，當然也有一部分是使用tl494來控制,還不清楚ka3842a集成電路引
關鍵詞：開關穩壓電源充電器電路圖穩壓集成電路 所屬欄目：開關電源電路圖 -
UC3842的供電電路分析
UC3842是目前仍在大面積使用的電源管理產品之一，很多結構簡單或龐大復雜的電路仍在使用這款經典產品，在本文中，小編將通過一個例子為大家介紹UC3842的供電電路原理，感興趣的朋友快來
關鍵詞：開關穩壓電源穩壓電路 所屬欄目：電路圖 -
基于UC3842的斷開振蕩電路方式
在很多電路中都有UC3842的應用例子，本文將為大家介紹有關UC3842斷開震蕩回路的方法，感興趣的朋友快來看一看吧。
圖1采用斷開振蕩回路的方法
圖2采取抬高第2腳，進而使第
關鍵詞：開關穩壓電源穩壓電路 所屬欄目：電路圖 -
KA3842組成的筆記本電源適配器開關電源電路
一些剛剛涉足維修的電子愛好者，往往覺得這些采用開關電源的筆記本適配器比較復雜，維修時無從下手。其實，不同品牌、不同型號的筆記本電腦和液晶顯示器的電源適配器，其內部電路設計基本相同，初學者只要掌握一
關鍵詞：穩壓集成電路充電器電路圖開關穩壓電源 所屬欄目：開關電源電路圖 -
ka3842a電路圖、引腳功能及各腳電壓值
無
關鍵詞：充電器電路圖開關穩壓電源穩壓集成電路 所屬欄目：電子器材 -
使用DC3842 36V電動車輸出充電器電路圖
使用DC3842 36V電動車輸出充電器電路圖
關鍵詞：充電器電路圖開關穩壓電源穩壓電路 所屬欄目：電子基礎 -
小功率UC3842a開關電源電路圖
無
關鍵詞：開關穩壓電源直流穩壓電源穩壓集成電路充電器電路圖 所屬欄目：電源電路 -
UC3842引腳功能、uc3842a電路圖（中文資料）
無
關鍵詞：開關穩壓電源充電器電路圖穩壓電源 所屬欄目：電子基礎 -
基于TL3842P筆記本電源適配器電路圖 12V 4A
無
關鍵詞：充電器電路圖開關穩壓電源直流穩壓電源 所屬欄目：家電維修 -
基于UC3842a的PWM開關電源工作原理
無
關鍵詞：開關穩壓電源穩壓集成電路 所屬欄目：電源電路 -
基于UC3842電動車充電器電路圖
基于UC3842電動車充電器電路圖 ；；該電動車充電電路采用UC3842集成電路制作的開關電源電路，具有效率高，市電電壓范圍寬等優點。電路簡單，維修方便，是最常用的電動車充電器電路，電路圖如下：
關鍵詞：充電器電路圖開關穩壓電源 所屬欄目：其他文章 -
采用UC3842a的反激式開關電源設計
無
關鍵詞：開關穩壓電源電路設計 所屬欄目：設計編程
