12v汽車電瓶充電器電路圖

時間:2013-07-26 20:03:59來源:原創作者:admin 點擊:次

無

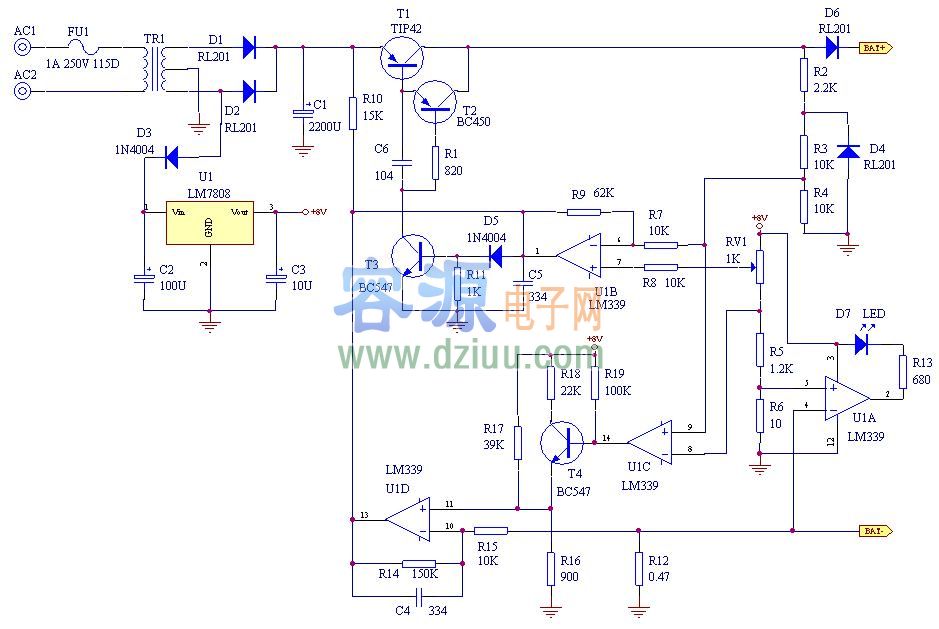

電瓶充電器原理如下圖：

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。 <<

充電過程分析：

1.維護充電：

當電池電壓較低時（可設定，本電路預設在9V以下），充電器工作在小電流維護充電下，工作原理為U1C⑨腳（同相端）電位低于⑧腳（反相端），U1C輸出低電位，T4截止。U1D 11 腳電位約0.18V．充電電流約250mA（恒流電路由R14，U1D，T1B周邊外圍電路構成，恒流原理讀者請自行分析）． <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686�！�

2. 快速充電：

3. 限壓浮充：

4. 保護及充電指示電路：

5. 本電路略為修改電路參數容－源－電－子－網－為你提供技術支持
