該裝置編譯碼電路ＭＣ１４５０２６／ＭＣ１４５０２７和射頻發射／接收模塊ＴＤＡ１８０８／ＴＤＡ１８０９互相配合，可以在１０～１２０ｍ范圍內靈活操縱鼠標，而且制作時無須對原有鼠標的外觀及內部電路做改動，使用起來符合操作習慣，方便可靠，非常適合愛好者自制。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　下，鼠標與電腦的連接線內部有４根電路連接線（該電路裝置最多可以接受４條數據線輸入，讀者可根據自己鼠標的選擇）分別是電源正極、電源地、數據線１、數據線２。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

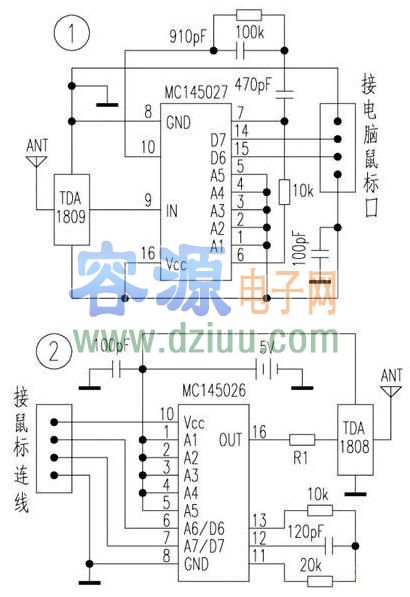

我們將鼠標連線割斷，分別找出這４根線，ＭＣ１４５０２６編碼電路的數據傳送端Ｄ６和Ｄ７接受鼠標數據線１和數據線２傳來的數據，并在芯片內部編碼后經射頻發射模塊ＴＤＡ１８０８發射出去。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　射頻發射模塊ＴＤＡ１８０９工作后，將接收到的編碼信息輸入ＭＣ１４５０２７譯碼電路，經其轉換后在該芯片數據輸出端Ｄ６和Ｄ７復原原鼠標數據線１和數據線２的信號，并通過原鼠標與電腦的連接線送入計算機。　可以看出，上述電路無須改動鼠標及計算機，無須安裝額外的鼠標驅動軟件，原有鼠標的功能亦能正常使用。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
