彩色顯像管內外的許多鐵制部件在使用過程中往往會被磁化而產生雜散磁場, 這些磁場會影響電子束的正常偏轉, 導致色純度和會聚遭到破壞, 直接損害了圖像的質量。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

 , 現代彩色電視機都加有自動消磁電路。 自動消磁電路的作用是每次開機時均自動對顯像管及周圍部件進行消磁。

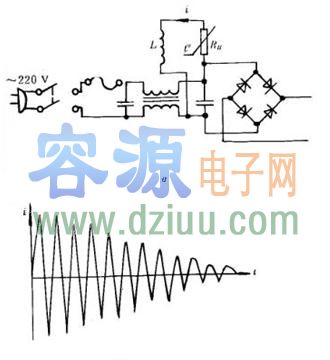

     一種消磁電路如圖10-25(a), 由消磁線圈L串一正溫度系數的熱敏電阻RH組成, 接在電源整流橋堆前面。 消磁線圈安裝在顯像管錐體部分的安全防爆箍附近, 熱敏電阻常溫下阻值約20Ω。 開機時有1A的大電流流過L與RH串聯支路, 產生很強的交變磁場。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

 熱敏電阻因消耗功率而發熱, 使阻值急劇導致電流很快衰減(圖), 相應的交變磁場也由強趨弱。 最后達到平衡, 熱敏電阻的高阻值維持一最小電流, 而此電流又使熱敏電阻維持一最崐小電流, 而此電流又使熱敏電阻維持較高的溫度而穩定的處于高阻。

    最小的維持電流產生的磁場已足夠弱, 不會再影響電子束的正常掃描偏轉。 在上述過程中, 顯像管及周圍部件的剩磁則在由強漸弱的交變磁場中被消去。
