三相異步電動機正反轉控制電路圖

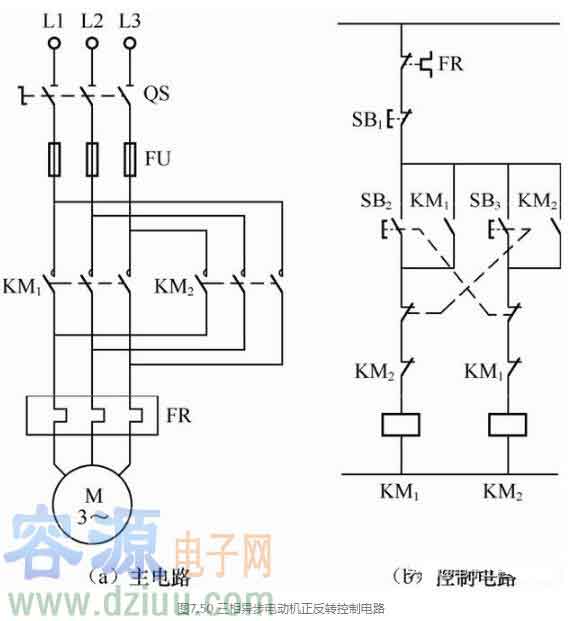

三相異步電動機正反轉控制電路如圖7.50所示。在主電路兩個接觸器KM1和KM2的主觸頭的連線中，L1相和L3相的主觸頭互相反接。電動機正轉時，由接觸器KM1控制，通入電動機定子繞組的電源相序為L1→L2→L3;電動機反轉時，由接觸器KM2控制，電動機定子的電源相序為L3→L2→L1，這就達到了通過改變相序來改變電動機轉向的目的。
三相異步電動機正反停繼電器控制電路的工作原理：
電動機正轉：按下正轉啟動按鈕SB2，SB2的常閉觸頭先斷開，切斷KM2線圈支路進行聯鎖保護。SB2的常開觸頭再閉合，使KM1線圈得電吸合，KM1的常閉觸頭先斷開，切斷KM2線圈支路進行雙重聯鎖保護。KM1的自鎖觸頭閉合，使KM1可以連續得電。KM1的主觸頭閉合接通主電路，使電動機正轉。
電動機反轉：按下反轉啟動按鈕SB3，SB3的常閉觸頭先斷開，切斷KM1線圈支路進行聯鎖保護。SB3的常開觸頭再閉合，使KM2線圈得電吸合，KM2的常閉觸頭先斷開，切斷KM1線圈支路進行雙重聯鎖保護。KM2的自鎖觸頭閉合，使KM2可以連續得電。KM2的主觸頭閉合接通主電路，使電動機反轉。
電動機停止：按下停止按鈕SB1，SB1的常閉觸頭斷開，切斷了KM1或KM2的線圈支路，使KM1或KM2線圈失電，主觸頭斷開，電動機失電停止。
該電路具有短路保護、零壓保護、過載保護和聯鎖保護。
