直流漏電流采樣電路圖

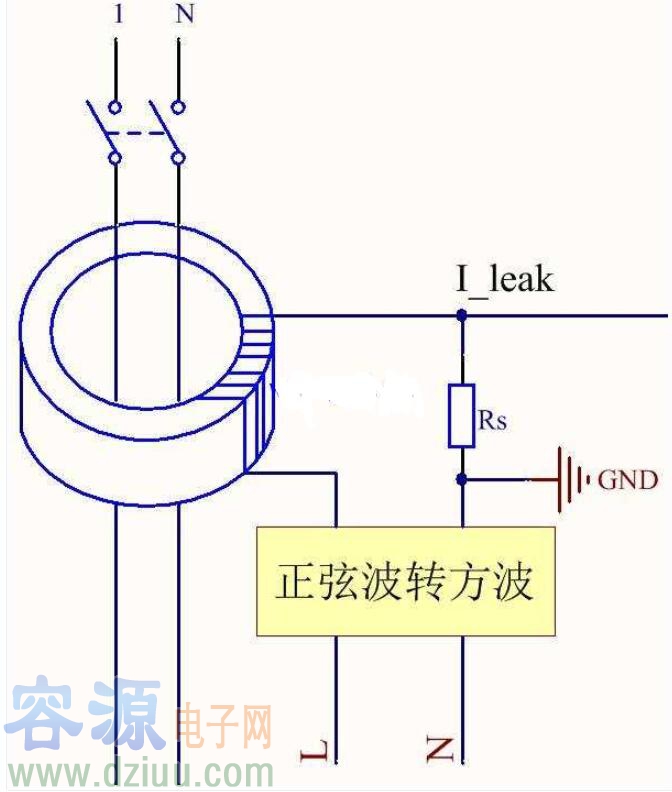

直流漏電流采樣電路如圖所示，其計劃思維在于以鼓舞方波電壓為載體，經過磁環在采樣電阻Rs上感應出電壓，顯著該電壓值與鼓舞方波電壓和Rs電阻存在必定的聯絡。當磁環中存在直流漏電流時，該直流電流會發作一個安穩的磁場，與磁環固有的磁性疊加，反響在采樣電阻Rs上的電壓便是有關于Y軸有固定的偏移，其偏移的方向取決于直流漏電流的方向。依據圖二原理圖，翻開數學推導且方波鼓舞電壓的傅里葉翻開只含奇次諧波重量，當磁環中存在直流漏電流I0時，得到采樣電阻上得到的繞組電流，leak僅富含直流重量和奇次諧波重量，而且直流重量正比于直流漏電電流I0。數學公式的推導也從周圍面證明晰該計劃的可行性，要想得到直流漏電流信號，就需求經過適宜的低通濾波器將高頻重量濾除。
因為直流漏電電流有正負方向，而關于漏電維護斷路器而言，重視的關鍵是漏電流的巨細而不是方向，因而還需求經過適宜的信號調度電路，才干送到單片機的AD變換引腳，信號調度電路包括低通濾波電路、必定值電路和拓展電路。
