Here are a variety of electrical appliances remotely using RF signals in the circuit, the large ones for the 4-way remote control when necessary can also be extended to 12 Road. It uses telephone in the DTMF (dual tone multi-frequency) signal is used to control code ? modulation carrier frequency of around 100MHz, and then send the antenna. FM receiver with the receiving circuit into a DTMF signal to demodulate the signal, this signal is connected to the DTMF / BCD converter transforms into a BCD output is used to control the 4-way electrical appliances connected with the turn-off.
本文介紹互一款無線遙控電路， 文章轉載電子報網。
   這里介紹利用射頻信號遙控各種電器的電路，遙控的路數為４路，需要時也可擴大至１２路。它利用電話機中的ＤＴＭＦ（雙音多頻）信號作控制代碼?用來調制１００ＭＨｚ左右的載頻，再用天線送出。接收電路用調頻接收機將信號解調成ＤＴＭＦ信號，此信號又連接至ＤＴＭＦ／ＢＣＤ變換器變換成ＢＣＤ輸出，用來控制４路電器的接通與關斷。

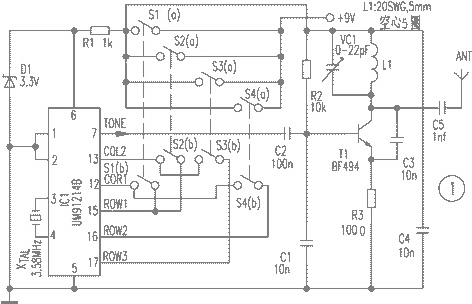

遙控發射器（見圖１）由ＤＴＭＦ發生器和調頻發送器電路組成。這里采用一塊ＵＭ９１２１４Ｂ電話機專用ＩＣ來產生ＤＴＭＦ信號，其３Ｖ電源電壓由９Ｖ電池經３Ｖ齊納管Ｄ１供給。電路采用３．５８ＭＨｚ晶體作時基電路，ＩＣ１的{12}、{15}腳分別為第一列腳和第一行腳，它們通過開關Ｓ１（ｂ）短路連通，這時{7}腳輸出的ＤＴＭＦ信號（音）相當于電話機１號鍵送出的雙音多頻信號。同理，{13}、{16}、{17}分別為第二列腳和第二、第三行腳，在{13}{15}、{13}{17}、{12}{16}分別用Ｓ２（ｂ）、Ｓ３（ｂ）和Ｓ４（ｂ）短路時，{7}腳輸出的信號相當于電話機２號、４號和８號鍵送出的雙音多頻信號。ＩＣ１的其余各腳照原樣使用不變。

發送器電路由晶體管Ｔ１及其外圍電路組成，其中調諧電路Ｌ１和ＶＣ１調諧在１００ＭＨｚ載頻附近，天線用鞭狀天線，長１０ｃｍ～１５ｃｍ，控制范圍就相當不錯了。ＤＴＭＦ信號從ＩＣ１的{7}腳送入Ｔ１的基極，再由天線ＡＮＴ向外發射。

接收部分（見圖２）由ＦＭ接收機的ＤＴＭＦ／ＢＣＤ變換芯片ＩＣ２以及一組４個觸發鎖存電路ＩＣ３、ＩＣ４組成。調頻ＤＴＭＦ信號先在ＦＭ接收機解調后用ＩＣ２變換成ＢＣＤ信號。此時數碼“１”為０００１，數碼“４”為０１００……等，ＩＣ２也用３．５８ＭＨｚ晶體來工作。ＢＣＤ信號分別從{11}～{14}腳送至４只Ｄ觸發鎖存器，這４只Ｄ觸發器由兩塊雙Ｄ觸發器芯片（ＣＤ４０１３Ｂ）提供，“１”、“２”、“４”、“８”號鍵中任一開關按下時，相應于該號鍵的一路Ｄ觸發器的時鐘輸入端便有信號送入，使該Ｄ觸發器的輸出狀態翻轉，從而驅動相關的晶體管和相應的繼電器作吸合和釋放動作，進而使該繼電器控制的電器接通或關斷。

由于ＵＭ９１２１４Ｂ共可產生１２種ＤＴＭＦ信號，因此只要簡單地增加發送器電路中的控制按鍵數目及在接收部分的ＩＣ２和Ｄ觸發器之間增加一塊４／１６線路變換器，同時將Ｄ觸發器相應增加至１２只，便可控制１２種電器的通斷。
