什么叫ttl門電路
什么叫ttl門電路
TTL電路是晶體管-晶體管邏輯電路的英文縮寫（Transister-Transister-Logic ），是數字集成電路的一大門類。它采用雙極型工藝制造，具有高速度低功耗和品種多等特點。 從六十年代開發成功第一代產品以來現有以下幾代產品。本文由www.6600560.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。
第一代TTL
SN54/74系列，（其中54系列工作溫度為-55℃～+125℃，74系列工作溫度為0℃～+75℃) ，低功耗系列簡稱lttl，高速系列簡稱HTTL。 本文由www.6600560.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。
第二代TTL肖特基箝位系列（STTL)和低功耗肖特基系列（LSTTL）。
第三代為采用等平面工藝制造的先進的STTL(ASTTL)和先進的低功耗STTL（ALSTTL）。
LSTTL和ALSTTL的電路延時功耗積較小，STTL和ASTTL速度很快，
獲得了廣泛的應用。

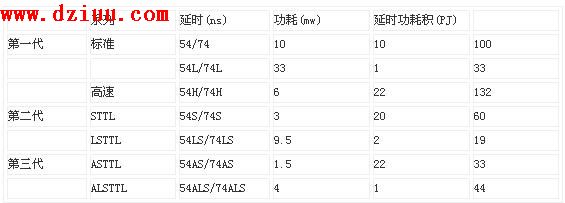

各類TTL門電路的基本性能：
電路類型TTL數字集成電路約有400多個品種，大致可以分為以下幾類：
門電路
譯碼器/驅動器
觸發器
計數器
移位寄存器
單穩、雙穩電路和多諧振蕩器
加法器、乘法器
奇偶校驗器
碼制轉換器
線驅動器/線接收器
多路開關
存儲器
特性曲線電壓傳輸特性
瞬態特性 寄生電容和晶體管載流子的存儲效應的存在，輸入和輸出波形如右。存在四個時間常數td,tf,ts和tr。
延遲時間td
下降時間tf
存儲時間ts
上升時間tr
基本單元“與非門”常用電路形式
主要封裝形式:雙列直插,扁平封裝
