電路概述 《版權聲明：本文由www.6600560.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    現在的許多家庭都有了電視機、VCD、錄像機、游戲機、甚至攝像機和DVD等家用電器。 將上述的家電的RF射頻信號用一個電視信號發射器轉發出去，供方圓30米左右的（家庭居室范圍內）的電視機接收觀看，就可以省去電纜的連接等諸多不便，還可以多 臺機子在不同的房間收看，電視信號轉發器就好像一個小型家庭電視臺。下面介紹 的這種電視信號轉發器，它具有電路簡單，成本低，制作等特點。 《版權聲明：本文由www.6600560.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

工作原理 《版權聲明：本文由www.6600560.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

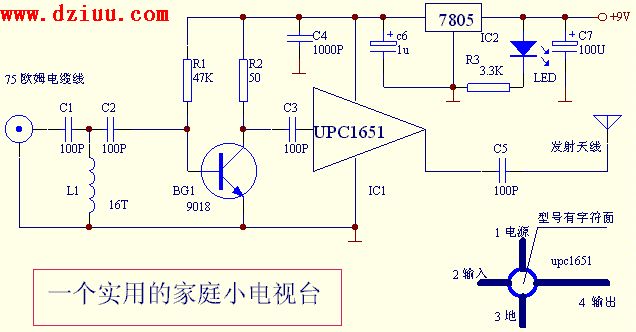

    電路如圖下圖： 電路的工作原理是射頻信號經75歐姆射頻電纜送至有C1、 L1、C2 構成的高通濾波器，將低于45MHZ的頻率濾除，然后在經三極管9018等組成的前置放大器放大后由電容C3送至upc1651進行功率放大，其輸出信號經60cm左右的鞭狀天線發射 出去。7805等構成穩壓與電源指示為upc1615提供5V的供電。





  選材制作  《版權聲明：本文由www.6600560.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    upc1651為高增益高頻放大集成電路,9018為低噪聲超高頻三極管,C1,L1,C2構成截止 頻率為47MHZ的高通濾波器.電容均選擇高頻瓷介電容器.電阻用普通碳膜電阻.IC2等元件 提供5V供電和電源指示.L1的制作是在直徑3mm的圓柱上,用0.2mm的漆包線密繞16圈脫胎而成. 天線用60cm鞭狀天線.因本機工作在超高頻段,在設計印制板與制作時,元件的配置和引線的 長度都要符合高頻設計的要求，盡使焊接線超短化，以緊貼電路板為準，無限電子制作網在設計此款電路時都采用小型化元件，可以裝在本站提供的47x33x16mm的塑盒內。電源則用9V直流穩壓電源，放置在房間或客廳都不占多大空間，家中有多臺電視又無法互通信號線的朋友可以參考制作.
調試成型  《版權聲明：本文由www.6600560.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    轉發器電路也可以放在一個小鐵盒內,還可以放在一只廢 的VHF高頻頭中.只要去掉其中的機械和電子元件即成為一個帶屏蔽的盒子.轉發器電路簡單, 元件很少,可將元件直接焊在電路板上,并確保連線正確,焊接無誤!整機工作電流在25MA左右. 9018的工作電流在5MA左右,可通過R1來調節.錄像機,VCD等家電的射頻輸出電纜應選75歐姆的 同軸電纜線,長度盡量短,采用全屏蔽[接頭部位],這樣可以減少RF天線的干擾.只要元件質量保證,發射器便可正常工作.《版權聲明：本文由www.6600560.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
