介紹單片機電源電路的設計與制作

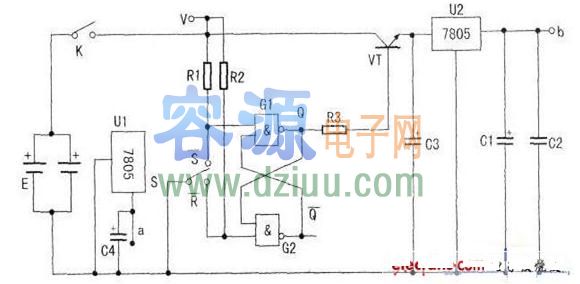

此電源電路原理圖如下圖
。
下圖中G1和G2兩與非門組成基本RS觸發器。RS觸發器后，在S端出現的第一個低電平就使Q端由O
跳變為1(置1)，如右圖。一旦Q端置1，S端的
開關S的彈跳在0與1
雖有反復，但在Q端得到的則是無抖動的正跳變信號 <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
。此信號使三極管VT持續導通，三端集成穩壓器7805工作，為單片機提供穩定的電源。 <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

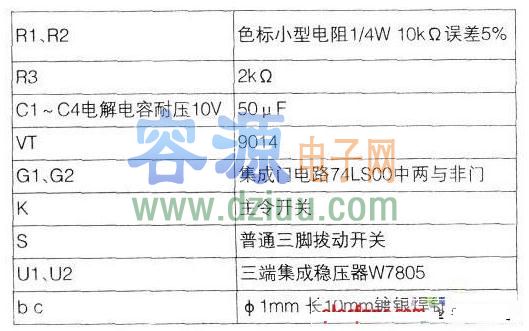

E為電池組，
使它有足夠大的負載能力，
，又不至于有很大的體積，本人選用了兩節9V干電池并聯組成。 <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
下圖中Ul是給組成RS觸發器的兩個TTL與非門提供穩定的電源，，通過R1、R2為觸發器輸入端提供合適的工作。 <<版權聲明：本文由容源電子網（www.6600560.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》容－源－電－子－網－為你提供技術支持
