由集成運放構成的方波發生器，遲滯比較電路和RC積分電路兩大部分。矩形波電壓只有兩種，不是高電平，低電平，電壓比較器是它的重要組成部分；產生振蕩，要求輸出的兩種自動地轉換，電路中引入反饋；輸出應按的時間間隔交替變化，即產生周期性變化，電路中要有延遲環節來確定每種維持的時間，即RC 積分電路。    <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

根據555定時器改變閥值電壓的值使之輸出高電平或低電平的原理，就可以產生方波，通過電位器改變電阻的阻值來控制高低電平的時間就可以調節占空比了；通過調節輸入的電壓值，再通過萬用表測量輸出的電壓值就可以保證輸出幅度為某值；根據振蕩頻率公式，已知電阻值和輸出振蕩頻率就可以算出電容值，以保證振蕩頻率為某值；為保證波形穩定，采用差分電路形式，用555定時器組成的多諧振蕩器的振蕩頻率受電源電壓和溫度變化的影響很小；而簡化電路及運算，采用兩個二極管的單向?qū)щ娞匦裕�使電容器的充放電回路分開，回路不再重復，計算更加簡便。    <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

占空比可調的方波發生器電路圖

（1）輸入模塊    <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

二極管D1，D2的單向?qū)щ娦裕�使電容器C的充放電回路分開，調節電位器，就可以調節多諧振蕩器的占空比。

（2）模塊：

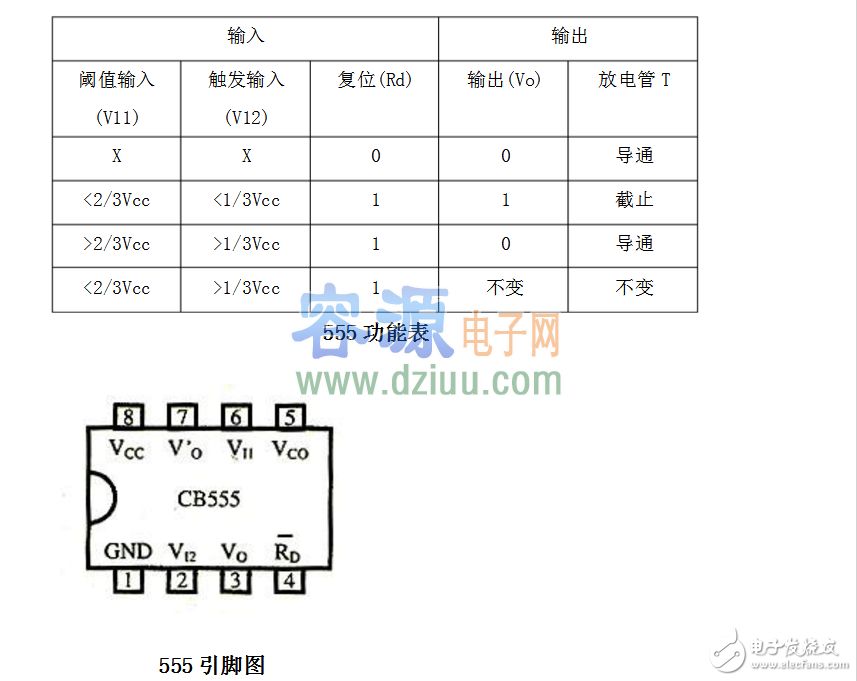

555定時器各引腳功能如下：

1腳：外接電源負極或接地（GND）。

2腳：TR觸發輸入。

3腳：輸出端（OUT或Vo）。

4腳：RD復位端，移步清零且低電平有效，當接低電平時，不管TR、TH輸入什么，電路總是輸出“0”。要想使電路正常工作，則4腳應與電源相連。

5腳：控制電壓端CO（或VC）。若此端外接電壓，則可改變內部?jī)蓚�(gè)比較器的基準電壓，當該端不用時，應將該端串入一只0.01μF電容接地，以防引入干擾。

6腳：TH高觸發端（閾值輸入）。

7腳：放電端。

8腳：外接電源VCC（VDD）。

溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
（3）輸出模塊：

與上模塊555的3腳輸出端相連

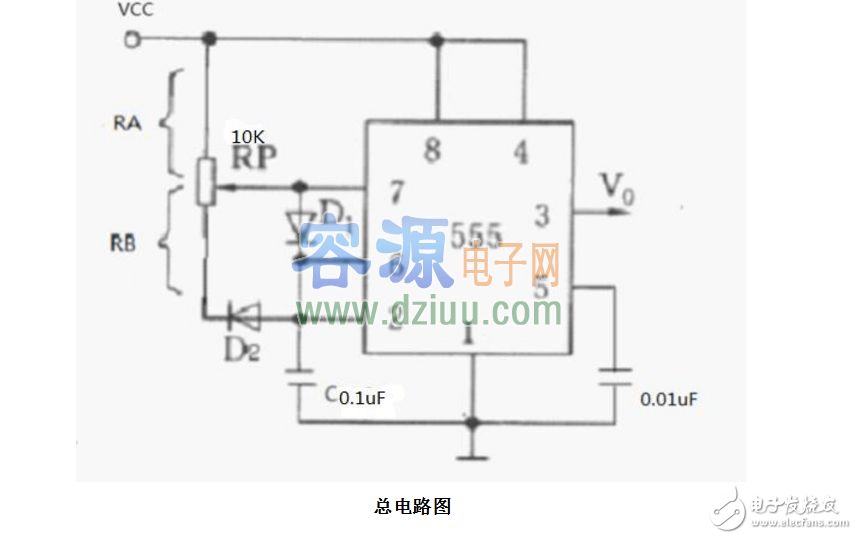

（4）總電路圖
溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

電路只要一加上電壓VDD，振蕩器便起振。剛通電時，C上的電壓不能突變，即2腳電位的起始電平為低電位，使555置位，3腳呈高電平。C通過RA、D1對其充電，充電時間t沖=0.7RAC。壓充到閾值電平2/3 VDD時，555復位，3腳轉呈低電平，C通過Dl、RB、555內部的放電管放電，放電時間t放=0.7RBC。則振蕩周期為T(mén)=t沖+t放。

（5）設計目標：設占空比為D，則D=t沖/t放=RA/（RA+RB）=RA/RP，調節定位器RP，當其中心頭滑向最上端時，D=RA/RP=0/10K=0；當RP1中心頭滑向最下端時，D=RA/RP=10K/10K=100%

（6）確定參數：由技術要求中振蕩頻率f=10KHz及f=1.43/（RA+RB）C=1.43/

得電容C的取值為0.143uF，我們使用的是C=0.1uF。
方波信號發生器電路END
