CXA1191M收音電路圖

時間:2019-10-19 11:31:55來源:網絡 作者:admin 點擊:次

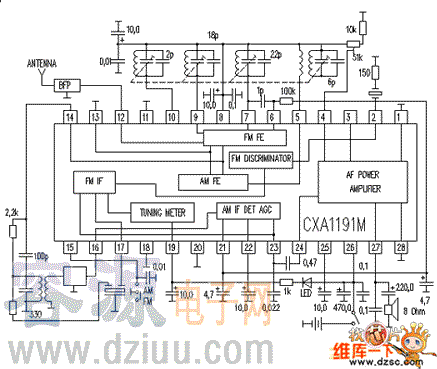

　　CXA1191M收音電路圖如下圖所示　　　

　　CXA1191M收音電路圖如下圖所示　




CXA1191集成塊功能是：
1腳靜噪，
2腳調頻鑒頻，
3腳反饋，
4腳音量控制，
5腳調幅本振，
6腳AFC，
7腳調頻本振，
8腳基準電壓，
9腳調頻調諧，
10腳調幅調諧，
11腳接地，
12腳高放輸入，
13腳接地，
14腳調頻調幅中放輸出，
15腳調頻調幅開關控制，
16腳調幅中放輸入，
17腳調頻中放輸入，
18腳地，
19腳FM調諧指示，
20腳地，
21、22腳AGC、AFC，
23腳檢波輸出，
24腳音頻輸入，
25腳濾波，
26腳電源，
27腳音頻輸出，
28腳地。

CXA1191M收音電路圖引腳功能：
