基于CD4046的倍頻電路設計

輸入信號 Ui從14腳輸入后，經放大器A1進行放大、整形后加到相位比較器Ⅰ、Ⅱ的輸入端，開關K撥至2腳，則比較器Ⅰ將從3腳輸入的比較信號Uo與輸入信號Ui作相位比較，從相位比較器輸出的誤差電壓UΨ則反映出兩者的相位差。UΨ經R3、R4及C2濾波后得到一控制電壓Ud加至壓控振蕩器VCO的輸入端9腳，調整VCO的振蕩頻率f2，使f2迅速逼近信號頻率f1。VCO的輸出又經除法器再進入相位比較器Ⅰ，繼續與Ui進行相位比較，最后使得f2＝f1，兩者的相位差為一定值，實現了相位鎖定。若開關K撥至13腳，則相位比較器Ⅱ工作，過程與上述相同。

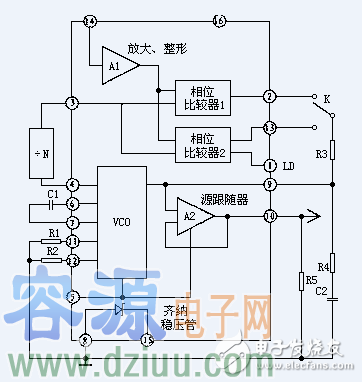

　　cd4046工作原理：

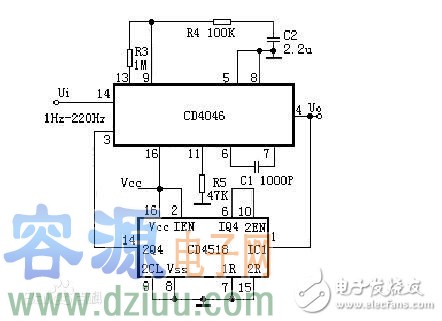

　　基于cd4046的倍頻電路設計：

　　設計采用鎖相環芯片cd4046和分頻器cd4518實現，效果良好，cd4046壓控振蕩輸出到分頻器cd4518的時鐘輸入端，經分頻后回饋到cd4046的鑒相器輸入端，和待倍頻的輸入信號進行相位比較，得出的相位差經過低通濾波器產生一個控制電壓調節壓控振蕩器的輸出振蕩頻率，當鑒相器的兩輸入端頻率相位一樣時（即相位鎖定），壓控振蕩器的輸出頻率即為倍頻和的頻率。

　　注意事項：

　　1、芯片外圍電路參數的選擇應嚴格按照DATASHEET上的要求進行選擇。

　　2、倍頻的倍數不能太大，太大的話會造成倍頻出來的結果很不穩定。

　　3、準確選擇R1、C1和R2的參數，這三項的參數如果設置不正確將會造成倍頻輸出不對的結果。
