開關電源14種拓?fù)溆?jì)算公式大匯總

時間:2019-01-21 17:04:35來源:網絡 作者:電子愛好者 點擊:次
Buck 變換器的功率器件設計公式 （ 1）：Buck 變換器的電路圖： （2）：Buck 變換器的主要穩態規格： （3）：功率器件的穩態應力：

           對稱驅動推挽正激變換器的功率器件設計公式

           （1）：對稱驅動推挽正激變換器的電路圖：

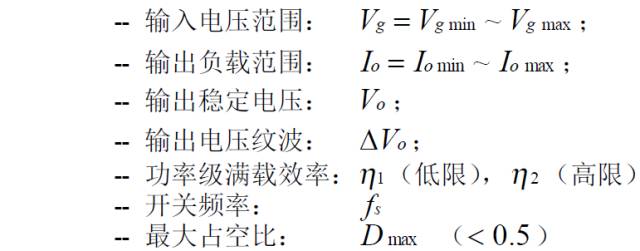

              （2）：對稱驅動推挽正激變換器的主要穩態規格：

       （3）：功率器件的穩態應力：

          -- 有源開關 S1，S2：

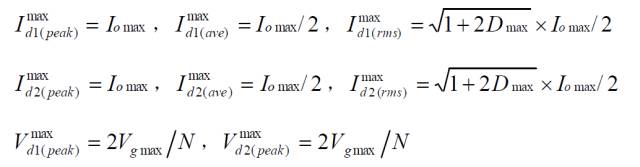

            -- 無源開關 D1，D2：

          上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量（保證最壞情況下的電壓峰值不超過此值），電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

          不對稱驅動半橋變換器的功率器件設計公式

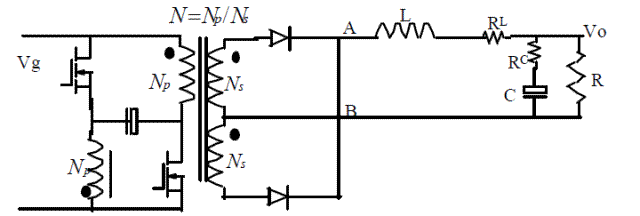

        （1）：不對稱驅動半橋變換器的電路圖：

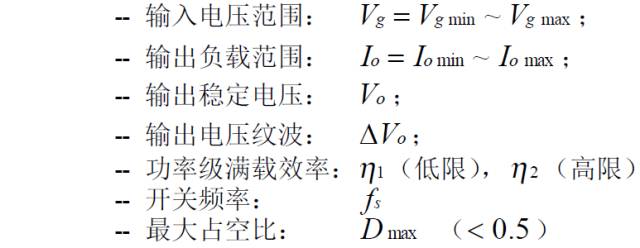

         （2）：不對稱驅動半橋變換器的主要穩態規格：

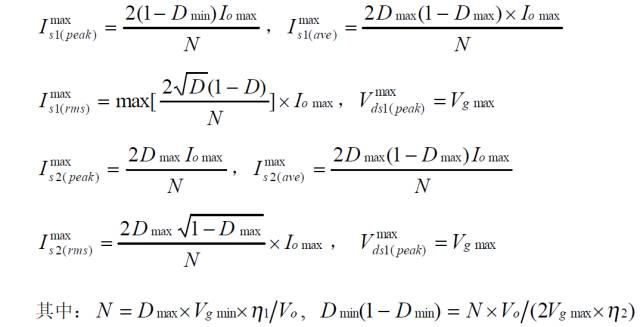

       （3）：功率器件的穩態應力：

      -- 有源開關 S1，S2

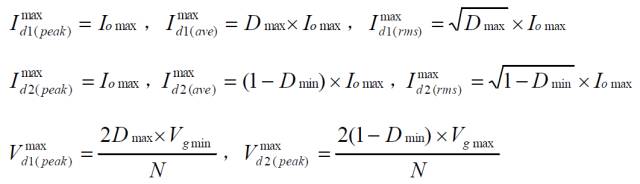

         -- 無源開關 D1，D2：

      上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量（保證最壞情況下的電壓峰值不超過此值），電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

         對稱驅動推挽Boost 變換器的功率器件設計公式

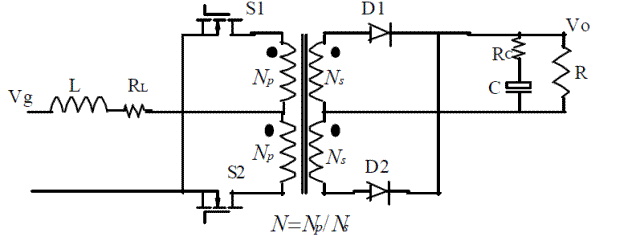

      （1）：對稱驅動推挽Boost 變換器的電路圖：

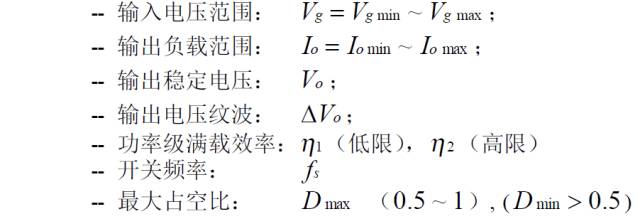

             （ 2）：對稱驅動推挽Boost 變換器的主要穩態規格：

容－源－電－子－網－為你提供技術支持
