三相交流固態繼電器（接觸器）接線圖

時間:2019-12-23 15:15:44來源:網絡 作者:admin 點擊:次

三相交流固態繼電器是集三只單相交流固態繼電器為一體，以單一輸入端對三相負載進行直接開關切換，并可以用幾毫安的微小信號來控制大功率負載的起動與切斷的開關器件。三相交流固態繼電器以三只可控硅作為A、B、C三相的輸出開關觸點，有不同電流、電壓等級，能夠可靠、安全、方便地控制三相交流電機、加熱器等三相負載。

三相交流固態繼電器（接觸器）接線圖
　　普通型三相交流固態繼電器以三只雙向可控硅作為A、B、C三相的輸出開關觸點，電流等級有10A、25A、40A,電壓等級有380V、480V；增強型三相交流固態繼電器以三組反并聯單向可控硅作為A、B、C三相的輸出開關觸點，電流等級有15A、35A、55A、75A、120A，電壓等級分380V，480V。

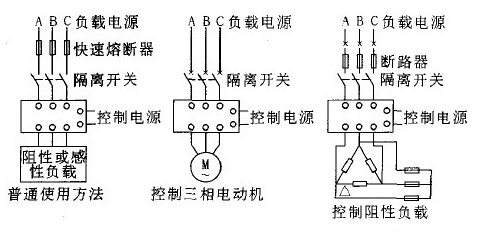

　下面是三相交流固態繼電器基本接線圖：

容－源－電－子－網－為你提供技術支持

本文地址：http://www.6600560.cn/Components/15770871633578.shtml

本文標簽:

電機控制

頂一下

返回首頁

------分隔線----------------------------

上一篇文章：電磁爐IGBT管好壞的檢測方法
下一篇文章：電感線圈的應用種類及主要性能參數

猜你感興趣：

交流伺服系統的常見故障有哪些
交流伺服系統的常見故障有哪些　　交流伺服系統在運行中可能會出現各種故障，常見的故障包括：　　電源故障：交流伺服系統需要穩定的電源供應，如果電源不穩定或出現故障，
關鍵詞：所屬欄目：電源電路
ACM6753 無霍爾傳感器三相正弦波直流無刷電機BLDC馬達
深圳市永阜康科技有限公司現在大力推廣一顆三相無傳感器正弦波驅動直流無刷馬達驅動IC-ACM6753，集成驅動算法+預驅+MOS，內置電流檢測，外圍元件僅需5個電容，應用極其簡單。
關鍵詞：所屬欄目：其他文章
交流控制的氦氖電源電路

T1是一個60赫茲的120伏到1000伏升壓變壓器。C1, C2, C3, C4, D2通過D5形成一個四倍電壓。最初的電壓是4到5千伏，當激光管發光時電壓下降。 :
關鍵詞：所屬欄目：電路圖
時控開關如何控制交流接觸器？

關鍵詞：所屬欄目：開關電源電路圖
A4931的替代芯片---BLDC三相無刷預驅動--GC4931
GC4931F/S 是一款三相無刷直流電機預驅動芯片。芯片可以驅動N型功率MOSFET，最高電源到 36V。芯片狀態切換邏輯受三個相位差為 120°的霍爾輸入確定。兼容替代A4931,MS4931芯片集成固定衰減時間的脈沖調制來控制電流并且抑制勵磁涌流；堵轉保護時間可調；過溫保護，過壓監測，同步整流等等。其中內置的同步整流器通過在衰減周期內，打開合適的低內阻的開關管以取代反向續流二極管來降低功耗。當芯片監測到過壓時芯片會關斷同步整流以減小變化電流引起的電源電壓波動。
GC4931F/S 的邏輯輸入腳有
關鍵詞：所屬欄目：集成塊資料
時控開關不接交流接觸器可以使用嗎？

關鍵詞：所屬欄目：開關電源電路圖
A4931的替代芯片---BLDC三相無刷預驅動--GC4931
GC4931F/S 是一款三相無刷直流電機預驅動芯片。芯片可以驅動N型功率MOSFET，最高電源到 36V。芯片狀態切換邏輯受三個相位差為 120°的霍爾輸入確定。兼容替代A4931,MS4931芯片集成固定衰減時間的脈沖調制來控制電流并且抑制勵磁涌流；堵轉保護時間可調；過溫保護，過壓監測，同步整流等等。其中內置的同步整流器通過在衰減周期內，打開合適的低內阻的開關管以取代反向續流二極管來降低功耗。當芯片監測到過壓時芯片會關斷同步整流以減小變化電流引起的電源電壓波動。
GC4931F/S 的邏輯輸入腳有
關鍵詞：所屬欄目：集成塊資料
時控開關能不能控制三相電機？
時控開關可以控制三相電機。時控開關控制三相電機需要連接一個380V交流接觸器，用時控開關控制交流接觸器，交流接觸器控制三相電機達到定時開關的效果。
關鍵詞：電機控制所屬欄目：開關電源電路圖
時控開關和交流接觸器怎么接線？

關鍵詞：所屬欄目：開關電源電路圖
220V定時開關和380V交流接觸器怎么接線？

關鍵詞：所屬欄目：開關電源電路圖
定時開關控制三相電機怎么接線？
想要定時開關控制三相電機，必須連接交流接觸器，定時開關是無法直接控制三相電機的，今天咱們講解定時開關控制三相電機的接線步驟。
關鍵詞：所屬欄目：開關電源電路圖
IR2110三相橋式電機驅動電路
　　IR2110采用HVIC和閂鎖抗干擾CMOS制造工藝，DIP14腳封裝。具有獨立的低端和高端輸入通道；懸浮電源采用自舉電路，其高端工作電壓可達500V，dv/dt=±50V/ns，15V下
關鍵詞：所屬欄目：其他文章
簡單型：三相交流相位簡單檢測電路（相序檢測）
電路（相序檢測）檢測簡單型：三相交流相位簡單
磷（P）的化合物制成的二極管，當電子與空穴復合時能輻射出可見光，因而可以用來制成發光二極管。在電路及儀器中作為指
關鍵詞：所屬欄目：電源電路
藍牙時控開關為什么要接交流接觸器？
時控開關為什么要配合交流接觸器使用？
關鍵詞：所屬欄目：開關電源電路圖

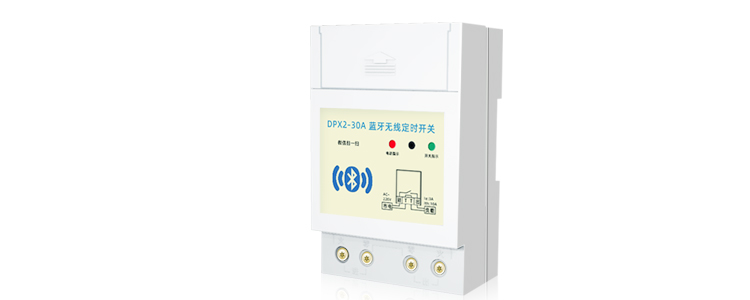

藍牙定時器怎么連接交流接觸器？
