五款直流穩壓電源電路圖
電路圖一：
整個電路通過單片機（AT89C51）控制，P0口和DAC0832的數據口直接相連，DA的CS和WR1連接后接P26，WR2和XFER接地，讓DA工作在單緩沖方式下。DA的11腳接參考電壓，通過調節可調電阻使LM336的輸出電壓為5.12V，所以在DAC的8腳輸出電壓的分辨率為5.12V/256=0.02V，也就是說DA輸入數據端每增加1，電壓增加0.02V。
電路圖二：

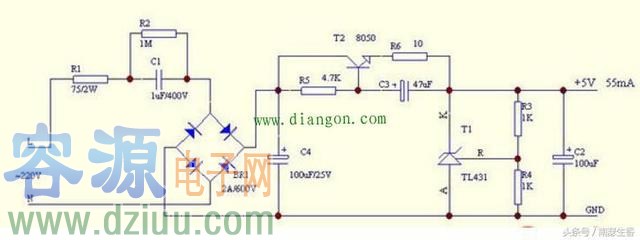

電容降壓的5V直流穩壓電源，下面這個電源，最大可以提供約55mA電流：

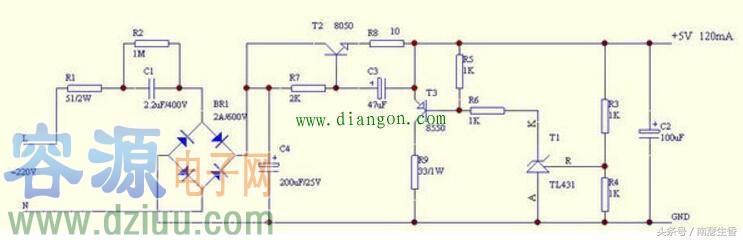

電容降壓的5V直流穩壓電源下面這個電源，最大可以提供約120mA電流：

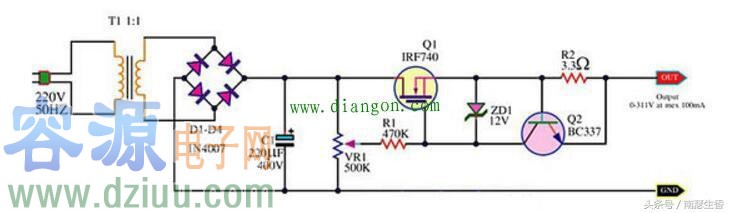

0-300v可調輸出電路，這個電路為了與市電隔離加了一個1:1的變壓器，可以不用這個變壓器而直接輸入市電，當然安全上會降低，但不影響使用。

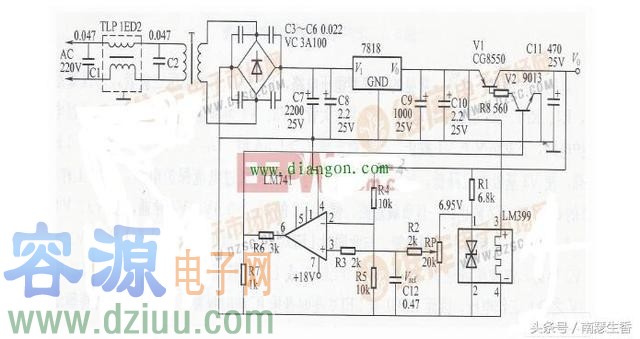

電路圖三：
容－源－電－子－網－為你提供技術支持
本文地址：http://www.6600560.cn/dianlutu/15430283442620.shtml
本文標簽:
- 上一篇文章：比較器LM393常用12種應用電路
- 下一篇文章：值得收藏的常見電壓比較器電路
-
LA6350大功率開關穩壓電源電路圖
LA6350大功率開關穩壓電源電路圖 電路如圖所示，電路采用該芯片制作的輸出電流可達10A,輸出電壓在5-12V內可調的實用大功率開關型穩壓電源。其工作原理為：220V交流電源經
關鍵詞：可調穩壓電源開關穩壓電源 所屬欄目：開關電源電路圖 -
全自動交流穩壓電源電路圖
-
0-30V可調直流穩壓電源
0-30V可調直流穩壓電源
左側（輸入AC）是220伏（初級）18伏（次級）/ 3安培主電源變壓器的次級。來自其次級變壓器的18伏交流電壓由二極管D1，D2，D3和D4整流，這些二極管
關鍵詞： 所屬欄目：電源電路 -
12V開關直流穩壓電源電路圖(TWH8778應用電路)
本電路主要應用TWH8778作為控制芯片，首先給大家介紹一下TWH8778集成電路，TWH8778屬于高速集成電子開關，可用于各種自動控制電路。它外形簡單，外圍電路簡單，內部包含過熱
關鍵詞：高頻開關電源開關穩壓電源直流穩壓電源 所屬欄目：開關電源電路圖 -
三端7812集成穩壓電源電路
三端7812集成穩壓電源電路
三端集成穩壓電源主要的是使用方便，因為外圍元器件很少就可以達到想要的輸出電壓，適用于各種電源穩壓電路，三端7812集成穩壓電源電路的核心
關鍵詞：三端穩壓電路穩壓電源穩壓電路 所屬欄目：電源電路 -
USB口供電穩壓電源電路圖(圖文)
按USB接口標準，每臺電腦及其他帶有USB口電子設備都能外設提供500 mA的5V±5%供電。帶電源的USB集線器 也能提供這種供電能力。用USB端口可以為外部 電路 供電，在沒有其它 直流電源
關鍵詞：USB穩壓電源 所屬欄目：電路圖 -
幾款穩壓電源電路圖(圖文)
本文搜羅了穩壓電源、DCDC轉換電源、開關電源、充電電路、恒流源相關的經典電路資料，為工程師提供最新鮮的電路圖參考資料。 一、穩壓電源 1、3～25V電壓可調穩壓電路圖 此穩
關鍵詞：穩壓電源 所屬欄目：設計編程 -
串聯穩壓電源電路和典型應用電路圖(圖文)
在并聯穩壓電路中我們談到并聯穩壓電源有效率低、輸出電壓調節范圍小和穩定度不高這三個缺點。而串聯穩壓電源正好可以避免這些缺點，所以現在廣泛使用的一般都是串聯穩壓電源。 一
關鍵詞：穩壓電源串聯穩壓電源 所屬欄目：電路圖 -
擴流過壓保護5V穩壓電源電路圖
接通電源，電網電壓220V經變壓器T變壓，由橋式整流器QL整流、電容C3濾波，使輸出端得到5V的穩定電壓。W7805的最大輸出電流為1.5A,要想使輸出電流達到>1.5A,則要擴大輸出電流。這此，在W
關鍵詞：穩壓電源過壓保護電路 所屬欄目：電源電路 -
經典六款電路圖集錦(圖文)
本文搜羅了穩壓電源、DCDC轉換電源、開關電源、充電電路、恒流源相關的經典電路資料，為工程師提供最新鮮的電路圖參考資料，他是電子工程師的智慧背囊。
一、穩壓電源
1、3～
關鍵詞：穩壓電源 所屬欄目：電路圖 -
可調穩壓電源5-30V 1.5A電路圖
外部串聯旁路晶體管將500mA的78MG或79MG額定輸出提高到1.5A，以適用于實驗室可調電源。該電路的外部旁路晶體管無短路保護，但文章介紹了怎樣添加具有保護作用的晶體管來避免短路。 :
關鍵詞：可調穩壓電源穩壓電源 所屬欄目：電路圖 -
實用高壓直流穩壓電源電路圖
下面是 [實用高壓直流穩壓電源電路]的電路圖 實用高壓直流穩壓電源電路 在實際生產應用中，在許多場合都要求有長期穩定的高壓直流電源，并且有時希望輸出電壓是可凋的。—般的
關鍵詞：直流穩壓電源 所屬欄目：電路圖 -
用三端穩壓LM317制作的甲類功放
用穩壓集成功放制作的功率放大器，對電子愛好者來說，作為開拓思路的一種嘗試不無積極意義。該電路為純甲類工作，又用低噪聲管作電壓放大，所以THD，NF等指標都不錯，輸出功率可達到30W． 電路如圖所示，晶體
關鍵詞：三端穩壓電路穩壓電源穩壓集成電路功放集成電路 所屬欄目：音頻功放電路 -
0-30V穩壓電源電路圖
-
碳刷式穩壓電源安裝使用安全事項
-
7815三端穩壓電源電路圖
-
簡單實用的穩壓電源保護提示電路
-
L7805CV、LM317、LM337三端集成穩壓應用電路圖
-
7812大電流穩壓電源電路
-
0-30V可調穩壓電源電路圖
