簡單實用的穩壓電源保護提示電路
簡單實用的穩壓電源保護提示電路
市場上出售的小型穩壓電源多數沒有短路保護功能，如不慎短路極易將電源燒毀。

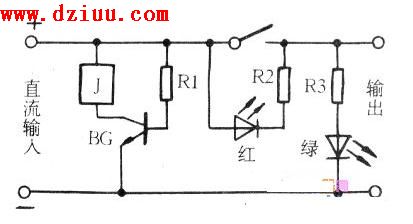

保護電路如附圖
由三極管、繼電器和電阻組成，并用電阻及LED管組成保護提示電路。通電時電流通過Rl給三極管BG基極提供偏流使BG導通，繼電器閉合，接通電路，綠色LED管點亮，提示電路正常。
當負載短路時，三極管BG基極無電壓而截止，繼電器斷開，
紅色LED管點亮，提示出現短路，電阻R2限流保護了電源。短路消除后，繼電器重新閉合，綠色LED管點亮，紅色LED管熄滅。電路可向外正常輸電。
本電路元件無具體要求，三極管、繼電器和Rl可根據個人穩壓電源
而定，電阻R2、R3視電源電壓而定。
本電路簡單易做，無需電路板可采用搭焊法直接裝在穩壓電源內部。有興趣的話不妨一試。 <<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》
