機器視覺照明穩定器電路

時間:2018-12-10 10:52:37來源:網絡作者:電子愛好者點擊:次

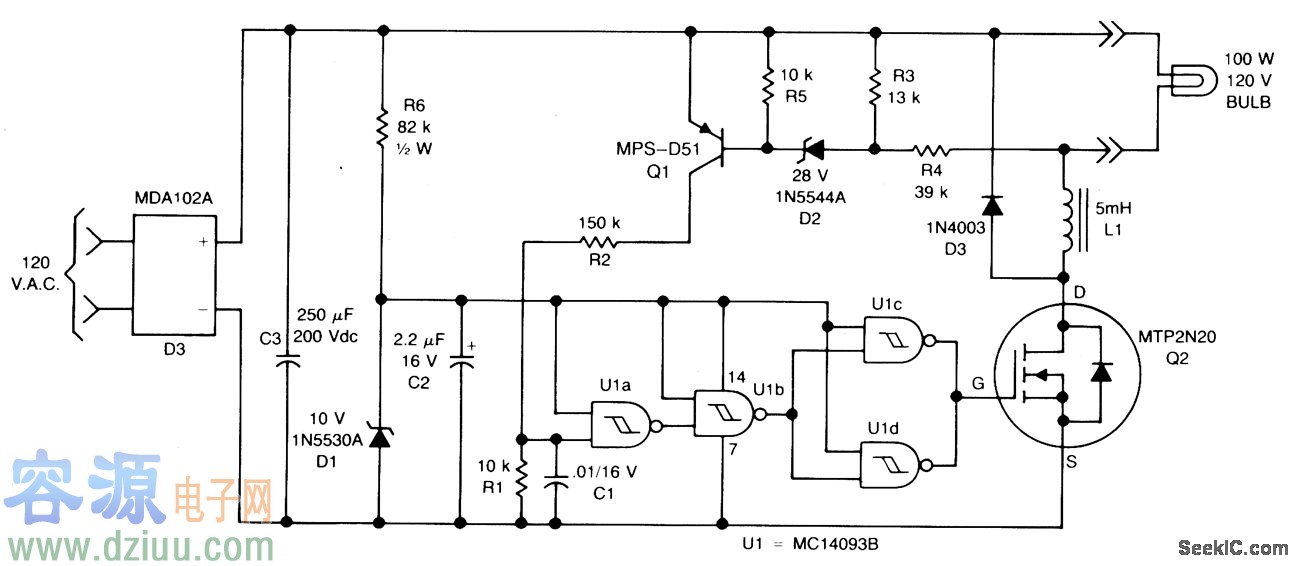

由Q1，Q2和U1組合的磁滯振蕩器，可用來穩定燈的照明。在操作時，全波電橋D3既可用于交流線中，或者是燈的未經調節的直流電，又可用于為四CMOS斯密特觸發器供電的10V齊納二極管中。 :

由Q1，Q2和U1組合的磁滯振蕩器，可用來穩定燈的照明。在操作時，全波電橋D3既可用于交流線中，或者是燈的未經調節的直流電，又可用于為四CMOS斯密特觸發器供電的10V齊納二極管中。
機器視覺照明穩定器電路
