圖8-3 單穩態觸發器波形圖
暫穩態的持續時間T_w（即為延時時間）決定于外接元件R、C的大小。
T_w=1.1RC
通過改變R、C的大小，可使延時時間在幾個微秒和幾十分鐘之間變化。當這種單穩態電路作為計時器時，可直接驅動小型繼電器，并可采用復位端接地的方法來終止暫態，重新計時。此外需用一個續流二極管與繼電器線圈并接，以防繼電器線圈反電勢損壞內部功率管。
（2）構成多諧振蕩器
如圖8-4，由555定時器和外接元件R₁、R₂、C構成多諧振蕩器，腳2與腳6直接相連。電路沒有穩態，僅存在兩個暫穩態，電路亦不需要外接觸發信號，利用電源通過R₁、R₂向C充電，以及C通過R₂向放電端放電，使電路產生振蕩。電容C在和之間充電和放電，從而在輸出端得到一系列的矩形波，對應的波形如圖8-5所示。

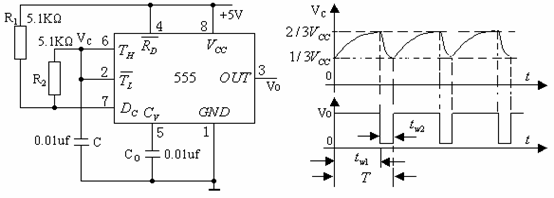

圖8-4 555構成多諧振蕩器                 圖8-5 多諧振蕩器的波形圖
輸出信號的時間參數是：   T=

=0.7（R₁+R₂）C

=0.7R₂C
其中，為V_C由上升到所需的時間，為電容C放電所需的時間。
555電路要求R1與R2均應不小于1KΩ，但兩者之和應不大于3.3MΩ。
外部元件的穩定性決定了多諧振蕩器的穩定性，555定時器配以少量的元件即可獲得較高精度的振蕩頻率和具有較強的功率輸出能力。因此，這種形式的多諧振蕩器應用很廣。
   （3）組成占空比可調的多諧振蕩器
電路如圖8-6，它比圖8-4電路增加了一個電位器和兩個引導二極管。D₁、D₂用來決定電容充、放電電流流經電阻的途徑（充電時D₁導通，D₂截止；放電時D₂導通，D₁截止）。
