超簡單的負離子高壓發生器電路   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

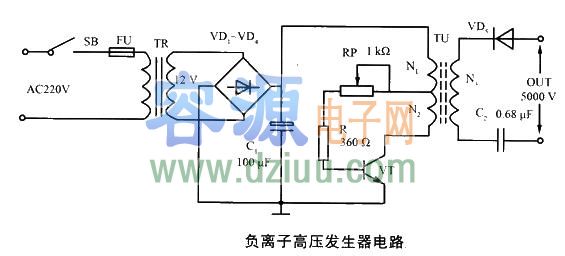

該電路是由整流、振蕩、升壓、負離子產生電路組成。當市電通過開關SB、保險管FU進入電源變壓器TR，再由二極管VD1～VD4整流，電容C1濾波后，電壓通過升壓變壓器TU的初級線圈N1級、電位器RP、電阻R給VT的基極提供一個偏置電壓，通過N1、N2給VT的集電極供電，VT開始導通。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

TU的振蕩將使N1的電流進一步加強，VT基極的電流增強，使VT由飽和導通轉為關斷，進而使振蕩電路周而復始的導通、關斷。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

電路中繞組N2為VT提供正反饋電壓，電阻R與電位器RP為VT提供靜態偏置電壓，從而構成自激振蕩器。
