超高靈敏度的助聽器電路    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

該電路采用運算放大器集成電路IC（LD505）進行組裝，外圍元件少，電路簡潔。 .   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

LD505是一種低壓、低功耗、高增益的線性放大器，它是由一個運算放大器和一只甲類的單管輸出級組成。其工作電壓為1～1．6 V，電壓增益72 dB，失真5％，運放的典型工作電流為0．21mA，輸出管工作電流為1．5 mA，TD505加有負反饋，故具有較高的溫度穩定性。LD505采用標準的8腳雙列直插式封裝。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

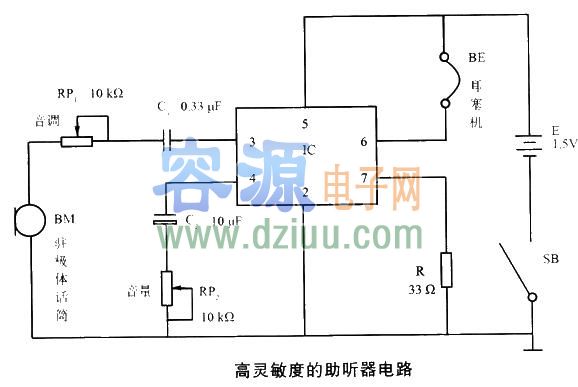

圖中RP1為音頻調節電位器，RP2為音量控制電位器，電阻R為外接負反饋電阻。電路中使用的是助聽器專用微音器及高阻抗耳塞機，聲音清晰，可供中、重度耳聾患者使用，采用一節7號電池供電，可以使用6個月。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
