簡易的秒脈沖發生器電路圖

本電路只用少量元器件，便可產生精確的秒脈沖，成本低廉。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

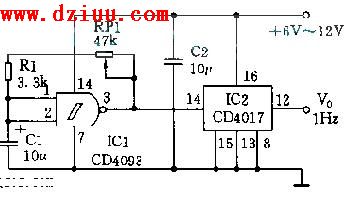

  工作原理：電路如圖。以IC1為核心組成多諧振蕩器，其反饋電路由RP1、R1和C1組成。C1的充放電受IC1輸出端的所控制。當C1兩端電壓達到IC1的兩個觸發電平之一時，IC1輸出翻轉。選擇C1和R1的值使IC1輸為10Hz脈沖，其精度RP1調節，再用IC2進行十分頻，送出1Hz秒脈沖。
