LM2596構成的簡單高效穩壓電源
LM2596構成的穩壓電源 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
在進行整個控制系統設計時，
電源系統過于
和冗余，不僅會對其他部分電路產生電磁干擾，而且經濟效益也不好，
設計中
芯片都選擇的是5 V、3．3 V
1．8 V供電電壓。這樣，電源設計時只要用3片LM2596和
電容、電感、二極管等就可以將24 V電壓直接轉化為所需電壓，電路設計不僅
，也非常經濟，電源電路如圖6
。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
具體使用時可以根據

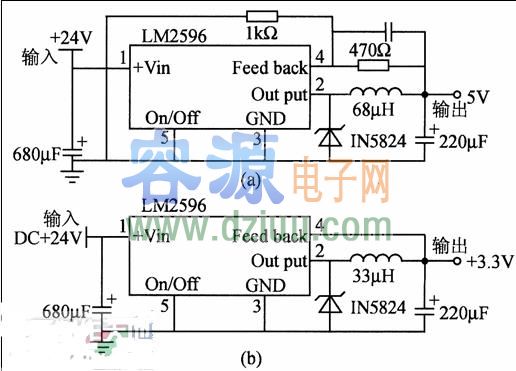

選擇LM2596－5V、LM2596－3．3V、LM2596－1．8V的芯片。要獲得+1．8 V和+5 V時用圖6(a)的接法，要獲得+3．3 V時，用圖6(b)的接法。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
