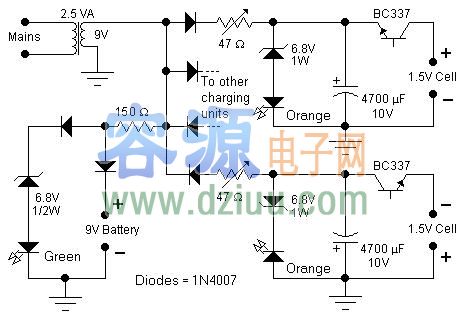

此電路是專門為堿性電池充電而設計的。在各自的充電電路中，晶體管的特別連接法,使得它不斷振蕩，一通一斷地，用此方式把積累在電容器里的電荷傳送到電池。對一個1.37V的電池充電時，橙色的LED 閃動大約每分鐘5 次。對于一個未充的電池，閃動會更快，但當電池充電愈多時閃動會減慢，一直到停為止。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

你可以讓電池留在充電器里，它將會以小電流充電并維持在1.6V 左右。設定正確的電壓，你連接一個新的，沒用過的電池并且電容器直到振蕩開始，然后停一下直到?jīng)]有振蕩產生，電路已經準好備工作了。請使用指定的晶體管，彩色LED，齊納電壓和額定功率，將決定通過電池的最終電壓。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
一個2.5V 的變壓器可充電4 顆電池，雖然在圖表上只顯示了2 顆。將電路與電路的干擾減到最低，除了變壓器之外都不同，讓變壓器的負載平衡，一半的充電元件會采用正正弦波，而另一半采用負正弦波。請使用高頻共射極電流增益晶體管，例如BC337-25 更好的BC337-40。有時晶體管的散射參數有使得它無法發生振蕩。用一個微弱的高頻齊納電壓：7.5V 代替6.8V 一個綠色的LED 代替橙色的LED。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
