UCC39421組成的1.8V轉3.3V升壓變換器電路

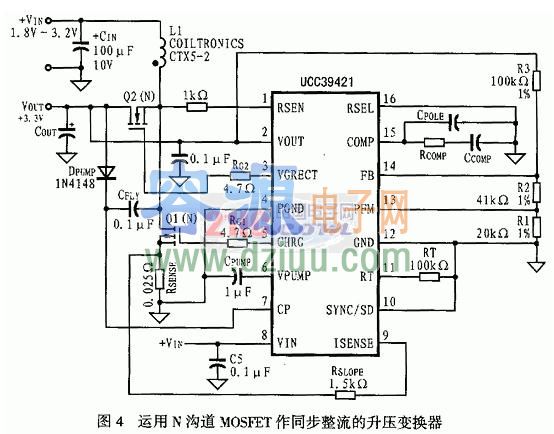

圖4是UCC39421用N溝道MOSFET作同步整流器的升壓變換器電路。     <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

在圖4中，輸入電壓VIN的范圍為1.8V～3.2V，輸出電壓Vout為3.3V，這與表1所列的升壓拓撲模式相符。RSENSE為電流感測電阻，DPUMP、CFLY組成的電荷泵電路可使CFLY上升的充電電壓達到VOUT-VDIODE。CPUMP是電荷泵儲存電容器。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
