蘋果iphone5充電器電路圖

iphone5原配充電器電路圖詳解

  　iphone5原配充電器許多元件非常小，常常是0402封裝，故這些元件沒法給出參數。電阻參數部分是根據其3位或4位數碼（標識法）推出，部分是測試得到。

蘋果充電器拆解：


　　（整流后濾波電壓155V是市電經2：1隔離變壓器降壓為AC110V時測出）
　　FAN301H是Fairchild公司出品的一種型號的原邊反饋控制器，功能與FAN104W相似。
　　本電路負載輸出電流在 1A以下時按恒壓（CV）調節設計，次級側采用電阻偏置分壓（次級元件無編號：上偏置電阻為100kΩ，下偏置為兩個電阻并聯，等效電阻為31.8kΩ）檢測輸出電壓，加到基準穩壓源（Y3HU類似TL431，參考電壓為1.25V）參考端，控制光耦構成的穩壓反饋信號。

　　穩定輸出電壓為
　　VO=1.25 *（1+100k/31.8）=5.18V
　　注：實測Y3HU參考電壓為1.23V，輸出電壓約為5.1V。
　　THR1是熱敏電阻，常溫時阻值較大，與R19//R21串聯為Q2提供基極電流太小，可以忽略不計，Q2近乎截止。，R17與R10//R11（≈R10）串聯，經C4濾波加到IC1的4腳，原邊反饋電流感測信號。
　　若因充電使充電器內環境溫度升高，Q2開始導通， Q2與R17串聯，然后與R12并聯，再與R10//R11串聯，加到IC1的4腳，比常溫時電壓升高，輸出電流下降，減小輸出功率，降低充電器溫升。

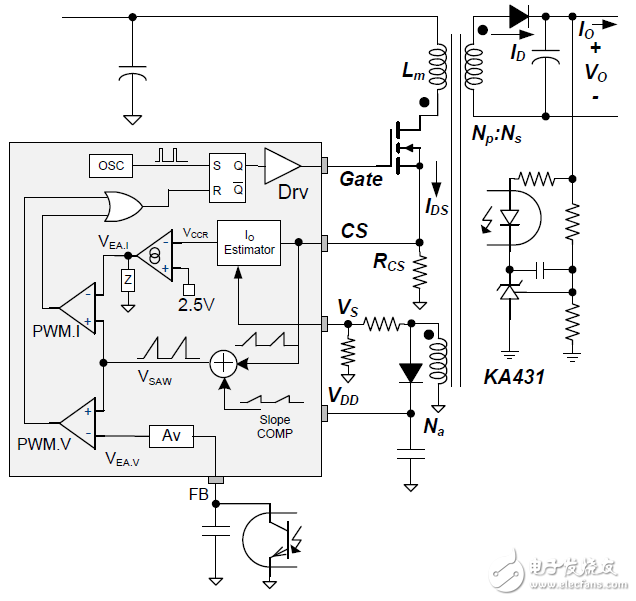

　　其典型應用電路如下圖。

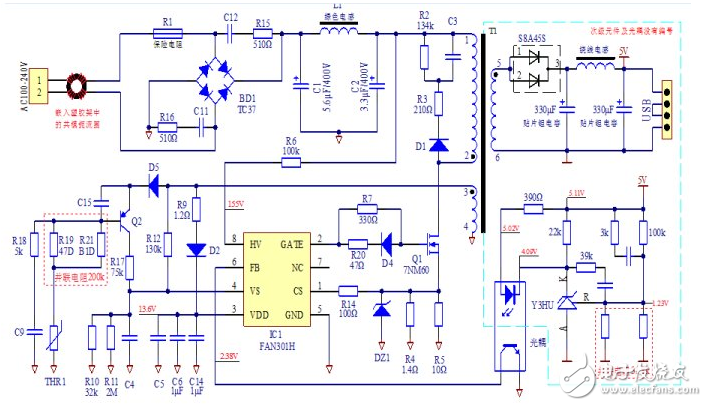

蘋果充電器電路圖：
