接近開關怎么接線，二線、三線接近開關接線圖
接近開關怎么接線，二線、三線接近開關接線圖
最常用的接近開關是三線制接近開關，但要分ＮＰＮ型和ＰＮＰ型，當然接線也不一樣；還有
二線制的接近開關，下文用電路圖給大家介紹接近開關怎么接線。
下圖
三線接近開關接線圖 <<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》
<<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》

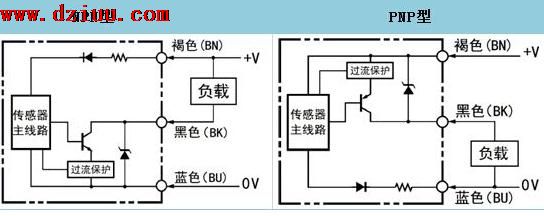

內部電路不一樣，外面接線也不一樣，很簡單，只是負載的接法不一樣。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
